Güç Kondansatörleri (Monofaze ve Trifaze Silindirik)
Metalize Polipropilen Film Tipi Güç Kondansatörleri (400V, 0.5–25 Kvar)
Güç Kondansatörleri (Monofaze ve Trifaze Silindirik) Teknik Özellikleri
Bu ürün grubu, enerji kompanzasyonu panolarında kullanılan kondansatörlerin teknik özellikleri ve montaj uyarılarını içerir.
Genel Özellikler ve Kullanım Alanı

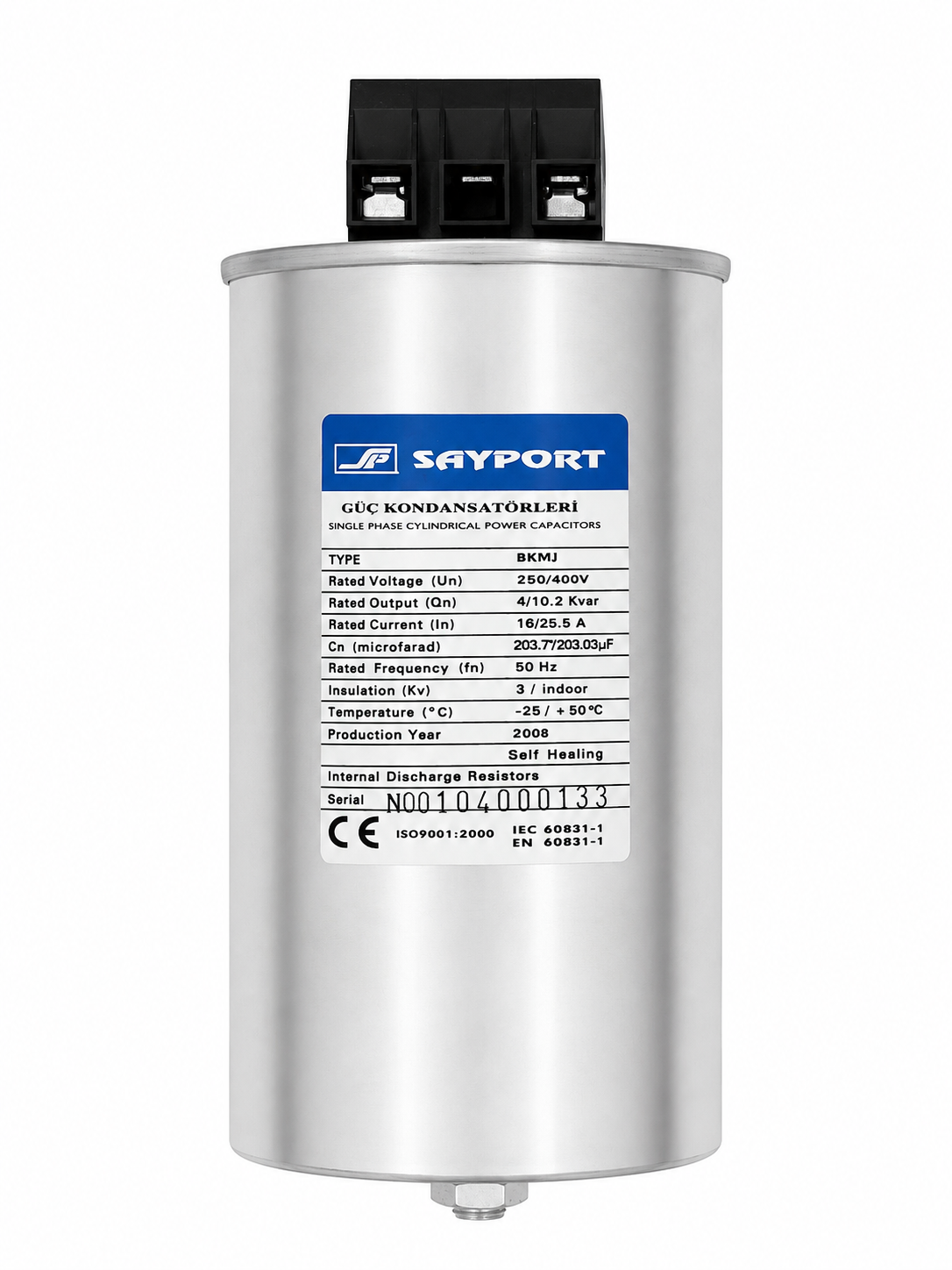

Monofaze ve trifaze silindirik A.G güç kondansatörleri; sabit kompanzasyonlarda (mesela motor kompanzasyonu), otomatik veya manuel kompanzasyon panolarında ve kesintisiz güç kaynaklarında (UPS) kullanılır. Metalize polipropilen dielektrikli film tipi güç kondansatörleridir.
Teknik Spesifikasyonlar
- Anma Gerilimi (Un): 400V
- Anma Frekansı (Fn): 50 Hz veya 60 Hz
- Anma Gücü (Qn): 0.5 Kvar - 25 Kvar
- Bağlantı: Trifaze Δ (İçten Üçgen Bağlı)
- Sıcaklık Sınıfı: -25 °C /D (Max. 55 °C)
- Max. Çalışma Gerilimi: 1.1 × Un
- Max. Çalışma Akımı: 1.3 × In
- Deşarj Direnci: Uçlardaki artık gerilimi 60 sn sonra 50 V'un altına düşürür
Koruma Sistemleri (Çift Koruma)
Kendini onarma özelliği ile kalıcı kısa devreye girmezler. Dahili basıncın artması halinde; patlama ve yanmayı önlemek amacıyla, mekanik olarak iç bağlantının koparak kondansatörün devreden ayrılmasını sağlayan koruma sistemi mevcuttur.
Kullanım ve Montaj Uyarıları
Kondansatörleri her zaman dik olarak bulundurunuz ve sıcak yerlerde kullanmaktan kaçınınız. Elektrik terminallerindeki kontra somunları 0.5 Kg.m kuvvetle sıkınız; ortamdaki titreşimlerden dolayı zamanla gevşeme olmamalıdır. Belirli aralıklarla terminallerin sıkılı oluşunu kontrol ediniz. Devredeki sigortaları kondansatörün anma akımının 1.7 katına, şalterleri ise 1.3 katına göre seçiniz.
Tablo ve Değerler

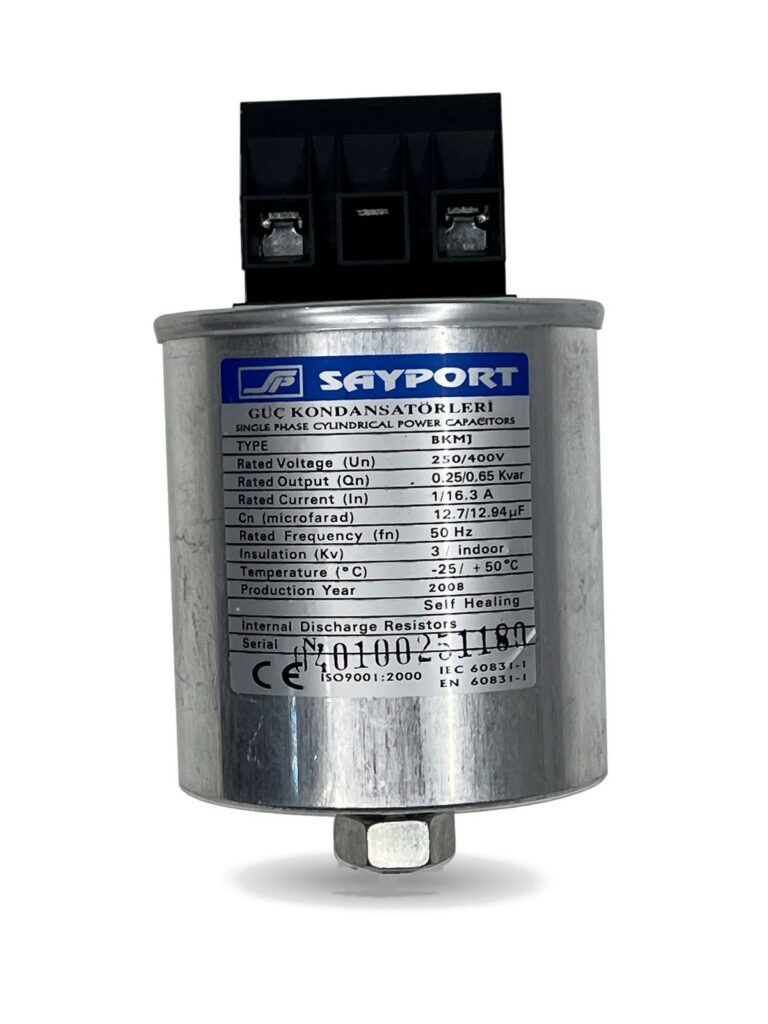

Trifaze silindirik kondansatörler için gerilim (Un), güç (KVAR), kapasite (mikrofarad) ve akım (A) değerlerini gösteren tablolarda, 1 KVAR'dan 30 KVAR'a kadar seçenekler listelenmiştir. Monofaze silindirik kondansatörler için 250VAC ve 400VAC gerilim kademelerinde 0,25 KVAR'dan 4 KVAR'a kadar teknik değerler mevcuttur.
Kumanda Anahtarı (Key Switch)
Kutu üzerindeki etikette ürünün teknik bilgileri belirtilmiştir.
- Model: BG33, N/O+N/O, KEY SWITCH
- Renk ve Miktar: COLOR: BLACK (Siyah), x1 (1 Adet)
- Standartlar ve Menşei: CE belgeli olup IEC947-5-1 ve EN60947-5-1 standartlarına uygundur
Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.
