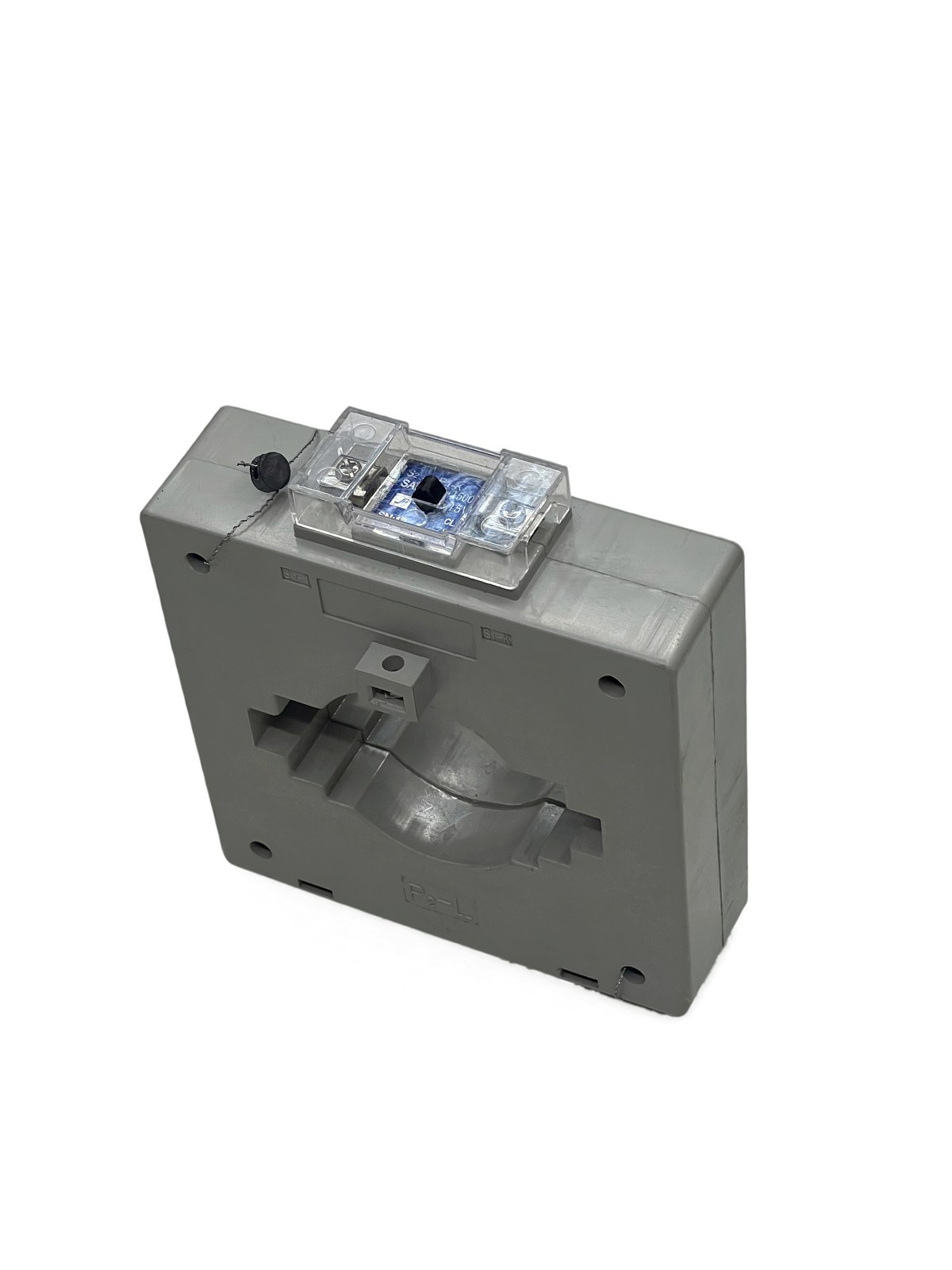

SAYPORT SAT-100 1500/5A Akım Transformatörü

Barasız Alçak Gerilim Akım Transformatörü · 1500/5 A · 15 VA · Sınıf 0,5

SAYPORT SAT-100 1500/5A Akım Transformatörü Teknik Özellikleri

Oran 1500 / 5 A · Güç 15 VA · Sınıf 0,5
Barasız tip; ölçü aletleri, sayaçlar ve röleler için
TS EN 60044-1 ve TS EN 60044-2 uyumlu, Türkiye üretimi
Uygun bara ölçüsü 100x10 mm · maksimum Ø60 mm kablo
En yüksek şebeke gerilimi 720 V · 1 dakika test gerilimi 3 kV
Termik anma akımı 60 x In · dinamik anma akımı 2,5 x Ith
Bina içi kullanım · -5°C…+45°C · 3 yıl garanti

Montaj ve Güvenlik Uyarıları

Sekonder Devre Uyarısı

Akım transformatörlerinin sekonderine bağlanan elemanların iç dirençleri çok küçük olduğundan cihaz kısa devre durumunda çalışır. Sekonder uçlar kesinlikle yüksüz (boş) bırakılmamalıdır.

Yüksüz Çalışma Riski

Primer şebekeye bağlıyken sekonder yüksüz bırakılırsa yüksek gerilim endüklenerek sargı izolasyonunun bozulmasına ve tehlikeli durumlara yol açabilir.

Bakım Sırasında Kısa Devre Zorunluluğu

Primerden akım geçerken sekonderdeki aletin veya bağlantıların değiştirilmesi gerekirse, sargıların bir iletken veya anahtar yardımıyla mutlaka kısa devre edilmesi zorunludur.

← Tüm Ürünler

Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.

Detaylı Teknik Veriler

Marka	SAYPORT (Altoel Elektrik)
Model	SAT-100 (Barasız)
Primer Anma Akımı	1500 A
Sekonder Anma Akımı	5 A
Anma Gücü	15 VA
Duyarlılık Sınıfı	Class 0,5
En Yüksek Şebeke Gerilimi	720 V
Bir Dakika Süreli Test Gerilimi	3 kV
Çalışma Frekansı	50-60 Hz
Sürekli Çalışma Akımı	1,2 x In
Emniyet Katsayısı	5
Termik Anma Akımı (Ith)	60 x In
Dinamik Anma Akımı (Idyn)	2,5 x Ith
Çalışma Sıcaklığı	-5°C … +45°C
Kullanım Yeri	Bina İçi
Uygun Bara Ölçüsü	100x10 mm
Uygun Kablo Çapı	Maksimum Ø60 mm
Bağlantı Uçları	Primer P1-K, P2-L / Sekonder S1-k, S2-l
Ağırlık	0,88 kg
Garanti Süresi	3 Yıl
Standartlar	TS EN 60044-1, TS EN 60044-2
