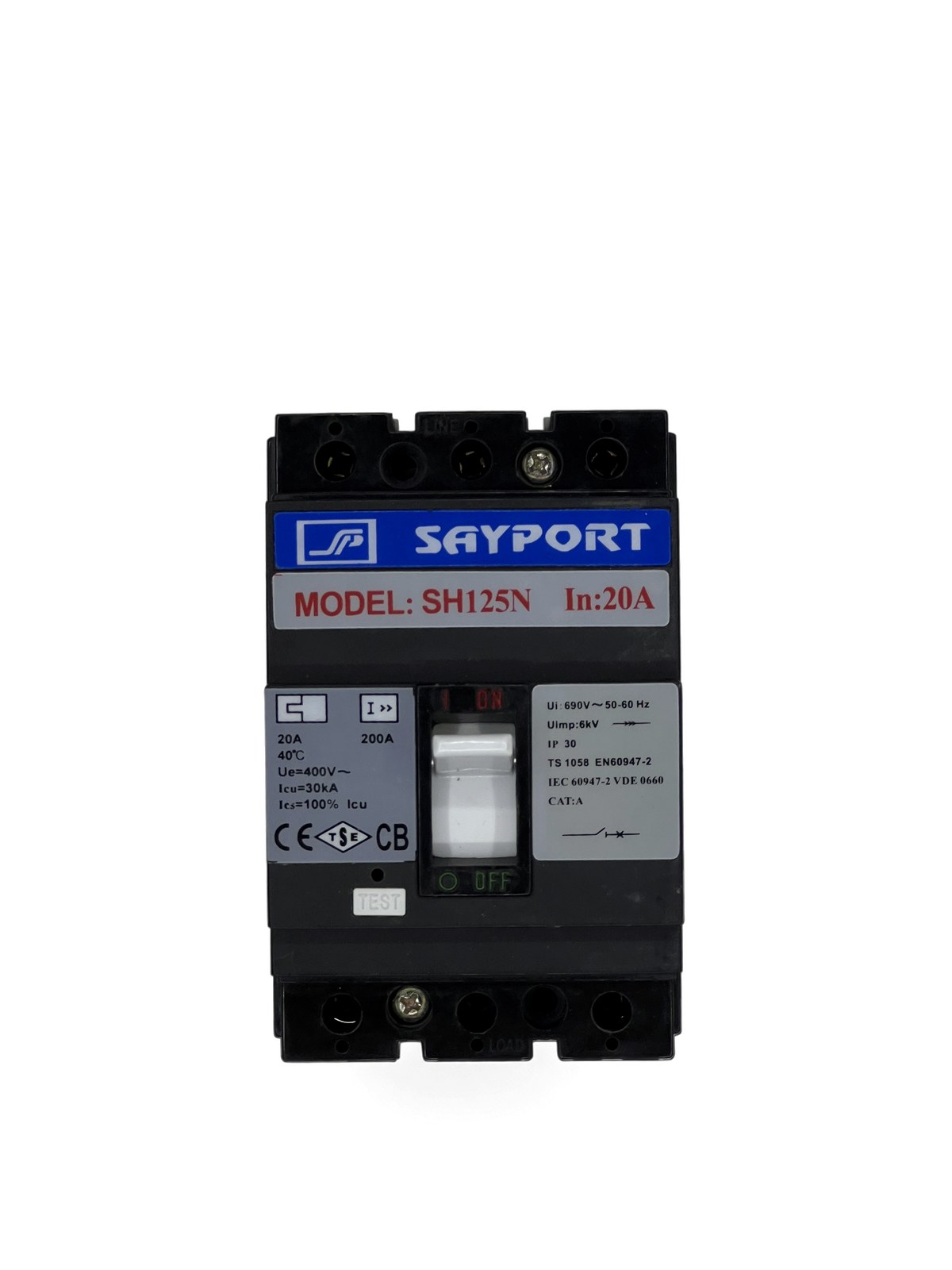

SAYPORT SH125N 20A Kompakt Şalter

Kompakt şalter · 20 A · Icu 30 kA · IEC 60947-2

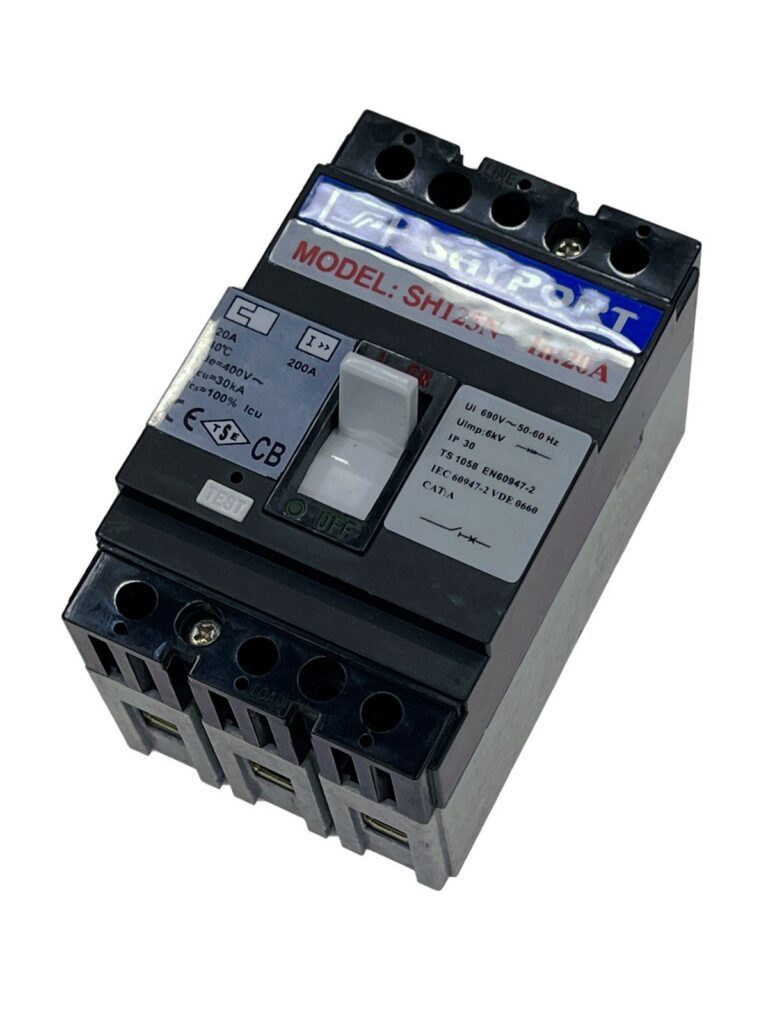

SAYPORT SH125N 20A Kompakt Şalter - görsel 2

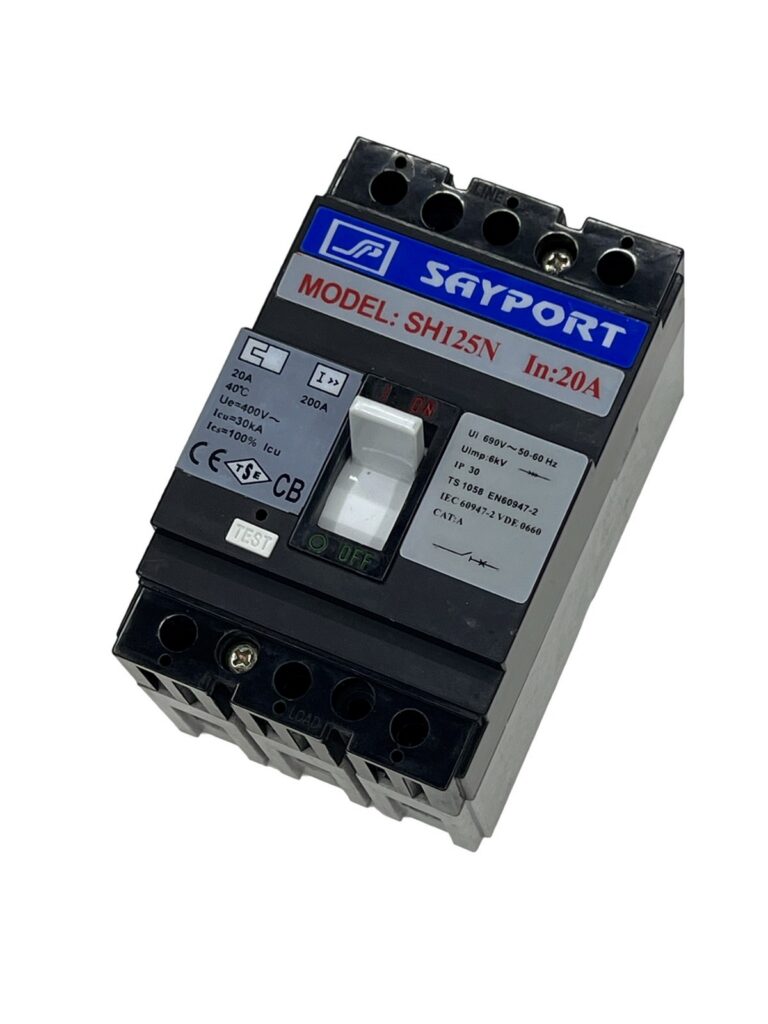

SAYPORT SH125N 20A Kompakt Şalter - görsel 3

1 / 3

Kompakt şalter · 20 A · Icu 30 kA · IEC 60947-2

SAYPORT SH125N 20A Kompakt Şalter Teknik Özellikleri

Nominal akım 20 A
Manyetik açma akımı (Im) 200 A
Nihai kısa devre kesme kapasitesi Icu 30 kA
Servis kesme kapasitesi Ics %100 Icu
Ue 400 V AC · Ui 690 V · Uimp 6 kV · 50 – 60 Hz
3 kutuplu, test butonlu · IP30
IEC 60947-2, TS 1058 EN 60947-2, VDE 0660 uyumlu

Fonksiyon ve Kullanım

Kullanım Alanı

Kompakt şalterler pano girişlerinde, dağıtım panolarında ve yüksek akımlı çıkışlarda hatları aşırı yük ve kısa devreye karşı korur; aynı zamanda devreyi yük altında açıp kapatmak için ana şalter olarak kullanılır.

Kesme Kapasitesi

Icu, şalterin güvenle kesebileceği en yüksek kısa devre akımını; Ics ise bu kesmeden sonra şalterin çalışmaya devam edebildiği servis kesme kapasitesini ifade eder. Seçimde tesisin montaj noktasındaki beklenen kısa devre akımı esas alınmalıdır.

Servis Kesme Kapasitesi

SH125N serisinde Ics değeri Icu’ya eşittir (%100); şalter nominal kısa devre akımını kestikten sonra da tam kapasitesiyle çalışmaya devam edebilir.

← Tüm Ürünler

Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.

Detaylı Teknik Veriler

Marka / Model	SAYPORT / SH125N
Ürün Cinsi	Kompakt Şalter (Kalıp Kutulu Devre Kesici)
Nominal Akım (In)	20 A
Manyetik Açma Akımı (Im)	200 A
Kutup Sayısı	3 Kutup (3P)
Nominal Çalışma Gerilimi (Ue)	400 V AC
Nominal Yalıtım Gerilimi (Ui)	690 V
Darbe Dayanım Gerilimi (Uimp)	6 kV
Frekans	50 – 60 Hz
Kesme Kapasitesi (Icu)	30 kA
Servis Kesme Kapasitesi (Ics)	%100 Icu
Kullanım Kategorisi	A
Koruma Sınıfı	IP30
Referans Sıcaklık	40 °C
Standart	IEC 60947-2, TS 1058 EN 60947-2, VDE 0660
Sertifikalar	CE, TSE, CB
