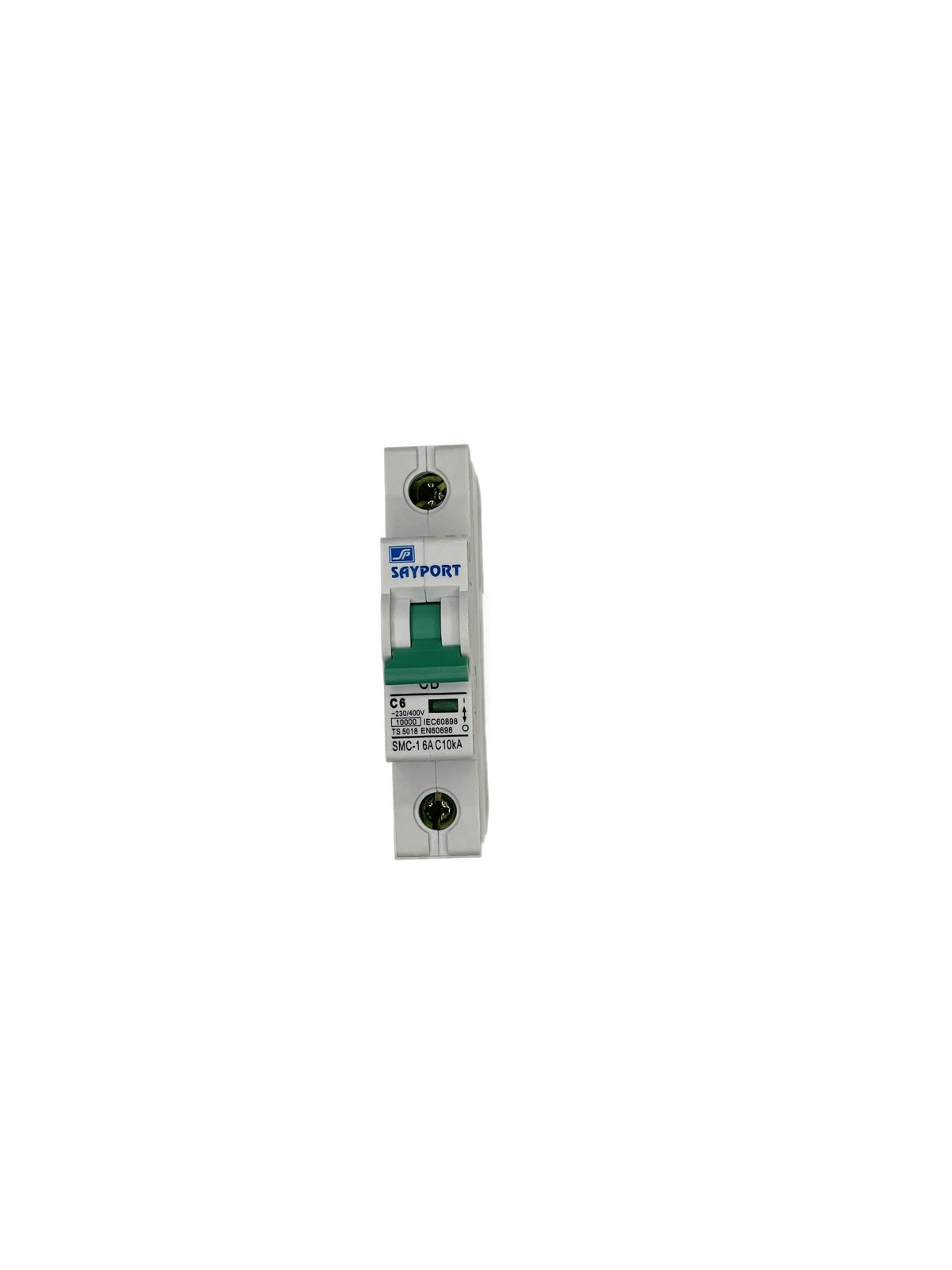

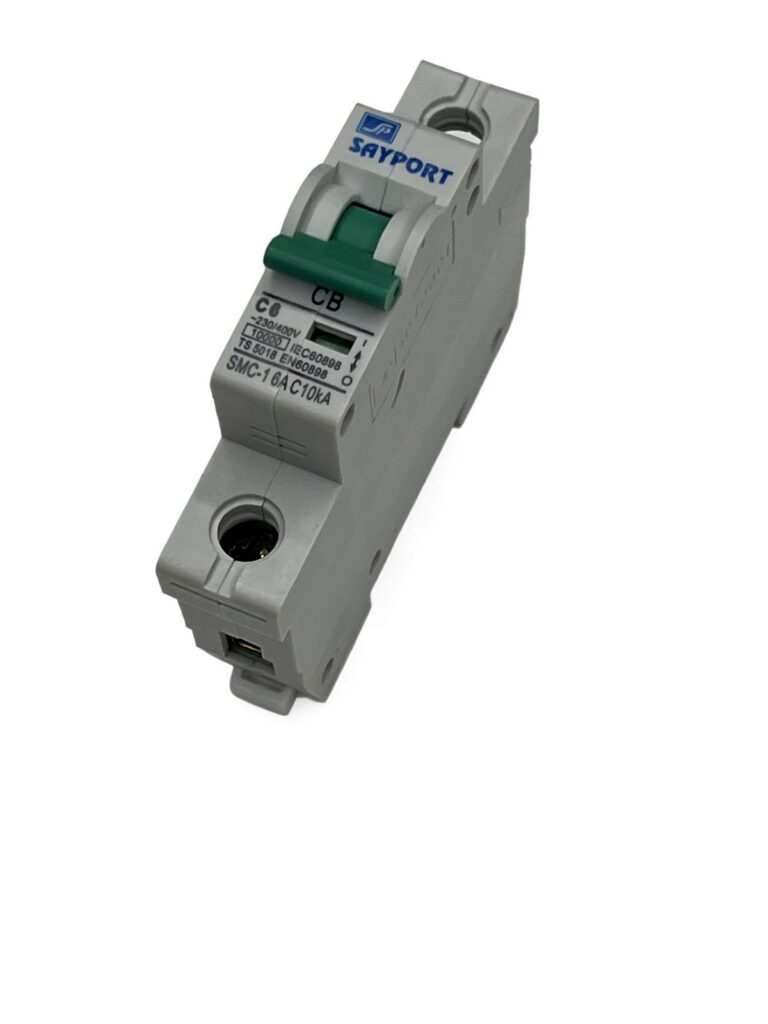

SAYPORT SMC-1 C6A 1 Kutuplu Otomatik Sigorta (10 kA)
Minyatür devre kesici · 1 kutup · C6 A · 10 kA · IEC 60898-1
SAYPORT SMC-1 C6A 1 Kutuplu Otomatik Sigorta (10 kA) Teknik Özellikleri
- Nominal akım 6 A · C tipi açma eğrisi
- 1 kutuplu (1P) minyatür devre kesici
- Kesme kapasitesi 10 kA (10000 A)
- Nominal gerilim 230/400 V AC
- IEC 60898-1 / TS EN 60898-1 uyumlu
- Aşırı yüke karşı termik, kısa devreye karşı manyetik koruma
- 35 mm DIN rayına montaj
Fonksiyon ve Kullanım
Çalışma Prensibi
Sigorta içindeki bimetal eleman uzun süreli aşırı yüklerde ısınarak devreyi açar (termik koruma); kısa devre akımlarında ise manyetik bobin milisaniyeler içinde açma mekanizmasını tetikler (manyetik koruma).
C Eğrisi Nerede Kullanılır?
C eğrili sigortalar nominal akımın 5 – 10 katı aralığında manyetik açma yapar. Aydınlatma ve priz hatlarının yanı sıra küçük motorlar, transformatörler ve kalkış akımı olan endüktif yüklerin bulunduğu genel amaçlı devrelerde tercih edilir.
Seçim ve Montaj
Nominal akım, korunan kablonun akım taşıma kapasitesine göre; kesme kapasitesi ise tesisin montaj noktasındaki beklenen kısa devre akımına göre seçilmelidir. Cihaz 35 mm DIN rayına geçmeli olarak monte edilir, bağlantılar yetkili elektrikçi tarafından yapılmalıdır.
Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.
Detaylı Teknik Veriler
| Marka / Model | SAYPORT / SMC-1 C6A 10kA |
|---|---|
| Ürün Cinsi | Minyatür Devre Kesici (Otomatik Sigorta) |
| Nominal Akım (In) | 6 A |
| Kutup Sayısı | 1 Kutup (1P) |
| Açma Eğrisi | C (manyetik açma 5 – 10 × In) |
| Kesme Kapasitesi (Icn) | 10 kA (10000 A) |
| Nominal Gerilim | 230/400 V AC |
| Standart | IEC 60898-1, TS EN 60898-1 |
| Montaj | 35 mm DIN ray |
