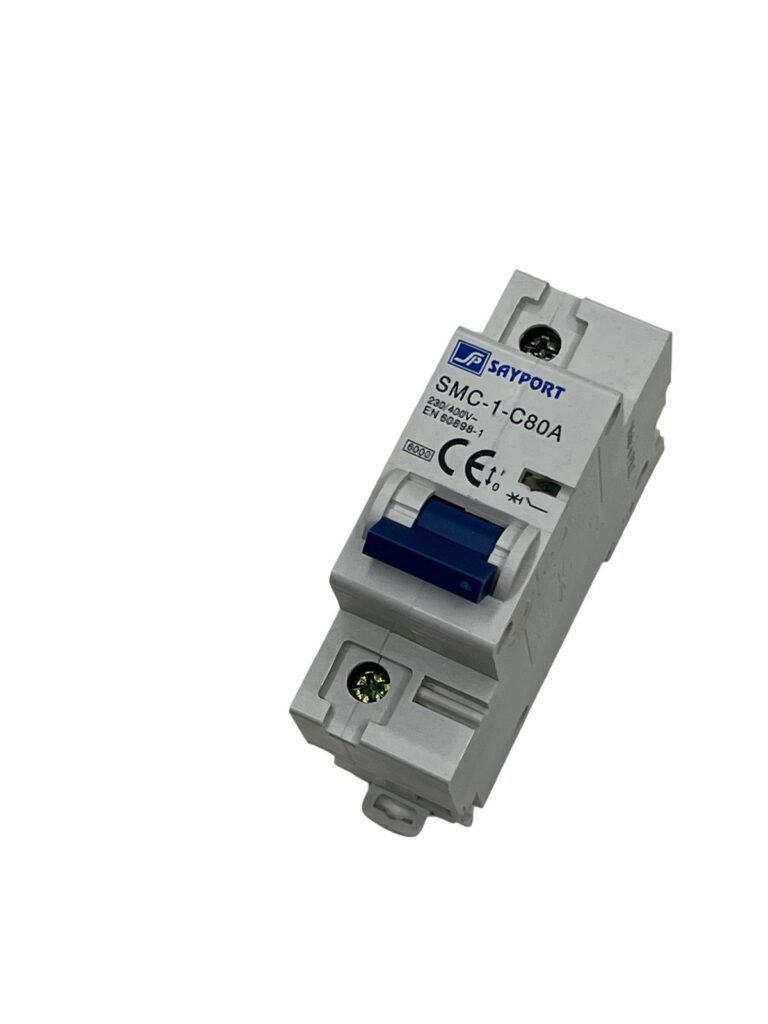

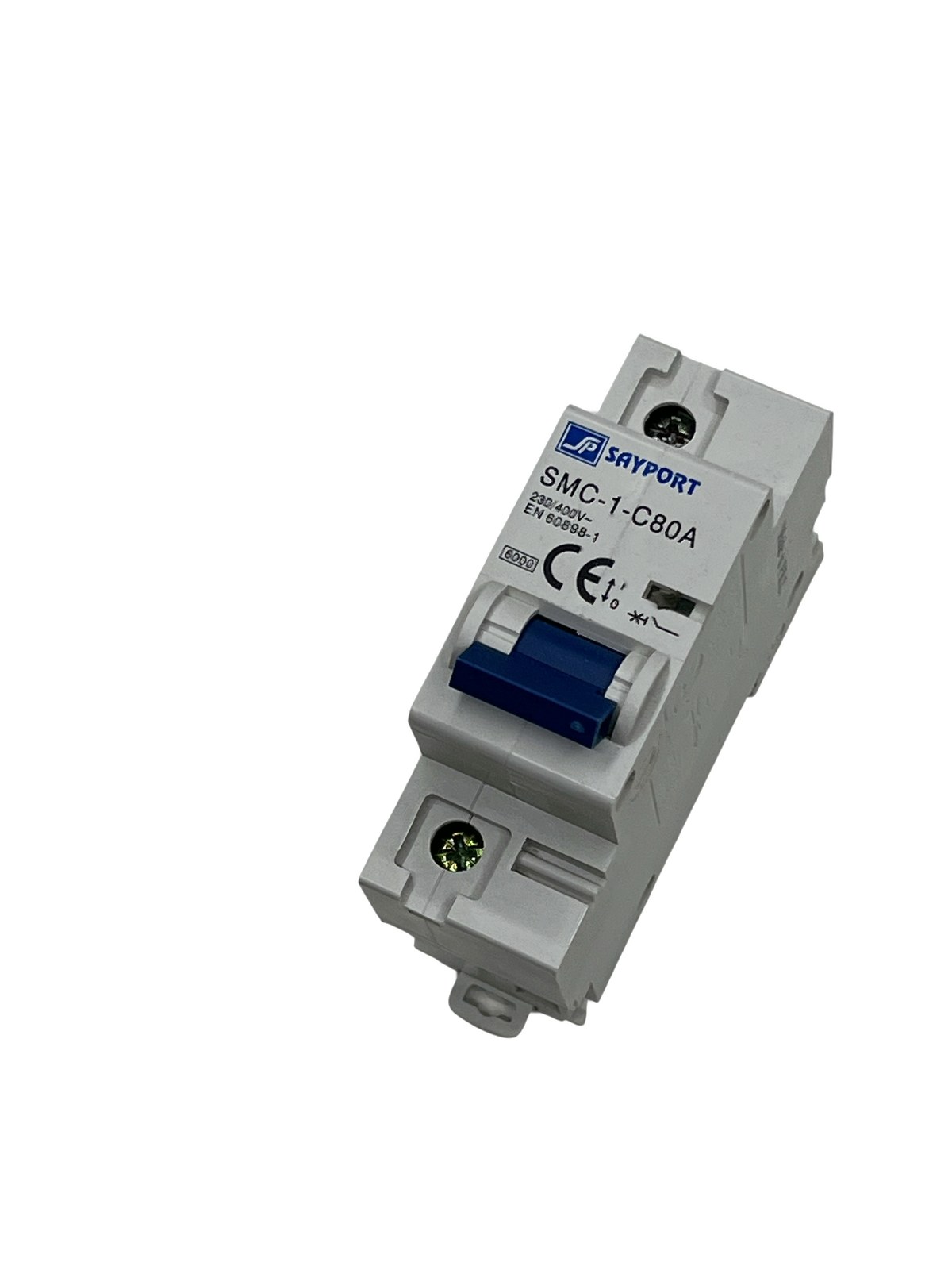

SAYPORT SMC-1 C80A 1 Kutuplu Otomatik Sigorta (6 kA)

Minyatür devre kesici · 1 kutup · C80 A · 6 kA · IEC 60898-1

SAYPORT SMC-1 C80A 1 Kutuplu Otomatik Sigorta (6 kA) Teknik Özellikleri

Nominal akım 80 A · C tipi açma eğrisi
1 kutuplu (1P) minyatür devre kesici
Kesme kapasitesi 6 kA (6000 A)
Nominal gerilim 230/400 V AC
IEC 60898-1 / TS EN 60898-1 uyumlu
Aşırı yüke karşı termik, kısa devreye karşı manyetik koruma
35 mm DIN rayına montaj

Fonksiyon ve Kullanım

Çalışma Prensibi

Sigorta içindeki bimetal eleman uzun süreli aşırı yüklerde ısınarak devreyi açar (termik koruma); kısa devre akımlarında ise manyetik bobin milisaniyeler içinde açma mekanizmasını tetikler (manyetik koruma).

C Eğrisi Nerede Kullanılır?

C eğrili sigortalar nominal akımın 5 – 10 katı aralığında manyetik açma yapar. Aydınlatma ve priz hatlarının yanı sıra küçük motorlar, transformatörler ve kalkış akımı olan endüktif yüklerin bulunduğu genel amaçlı devrelerde tercih edilir.

Seçim ve Montaj

Nominal akım, korunan kablonun akım taşıma kapasitesine göre; kesme kapasitesi ise tesisin montaj noktasındaki beklenen kısa devre akımına göre seçilmelidir. Cihaz 35 mm DIN rayına geçmeli olarak monte edilir, bağlantılar yetkili elektrikçi tarafından yapılmalıdır.

← Tüm Ürünler

Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.

Detaylı Teknik Veriler

Marka / Model	SAYPORT / SMC-1 C80A 6kA
Ürün Cinsi	Minyatür Devre Kesici (Otomatik Sigorta)
Nominal Akım (In)	80 A
Kutup Sayısı	1 Kutup (1P)
Açma Eğrisi	C (manyetik açma 5 – 10 × In)
Kesme Kapasitesi (Icn)	6 kA (6000 A)
Nominal Gerilim	230/400 V AC
Standart	IEC 60898-1, TS EN 60898-1
Montaj	35 mm DIN ray
