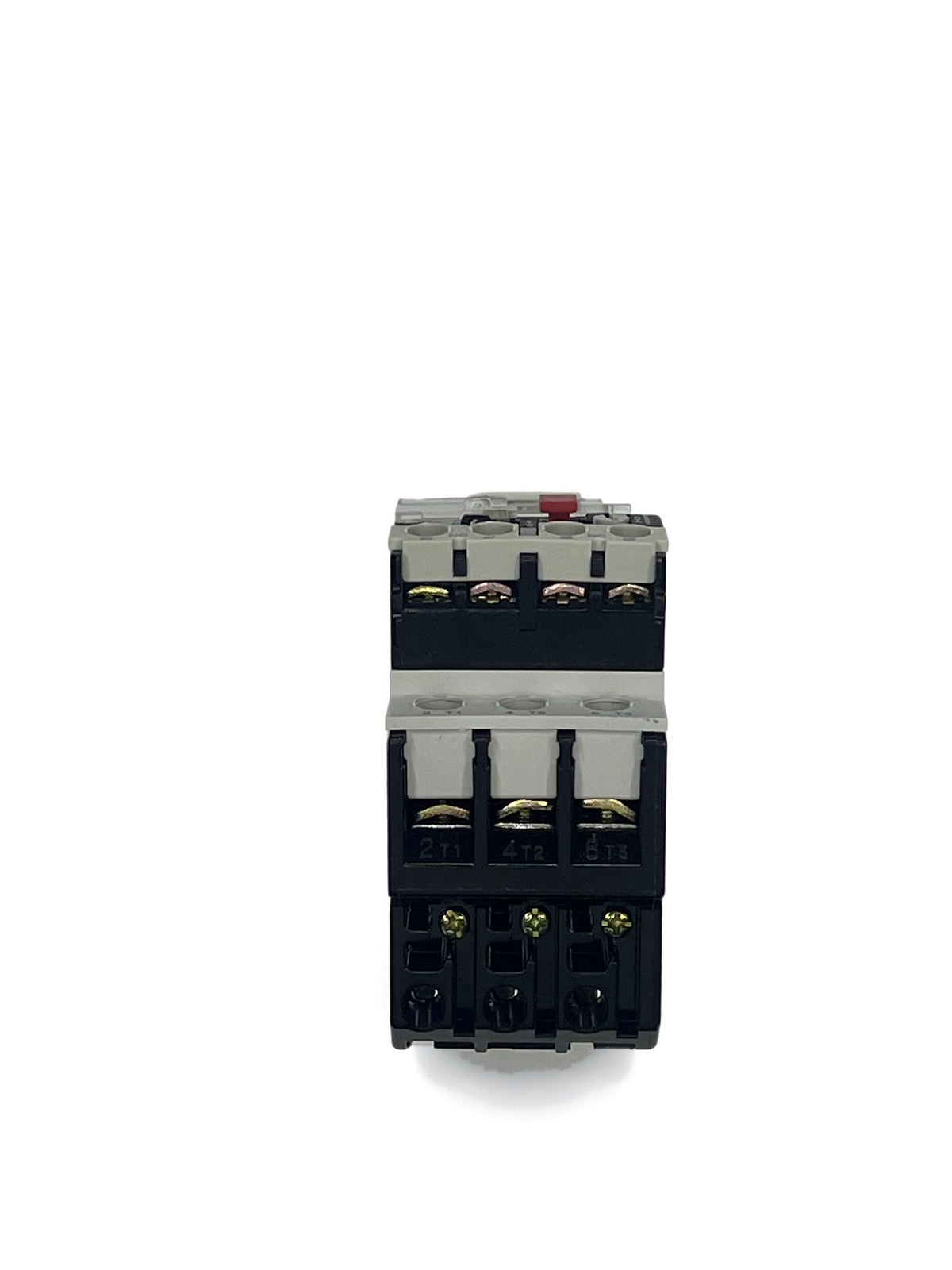

SAYPORT STR13 Termik Röle (0,10–0,16 A)

Elektromanyetik (bimetal) termik aşırı akım rölesi · 0,10–0,16 A · TS EN 60947-4-1

SAYPORT STR13 Termik Röle (0,10–0,16 A) - görsel 2

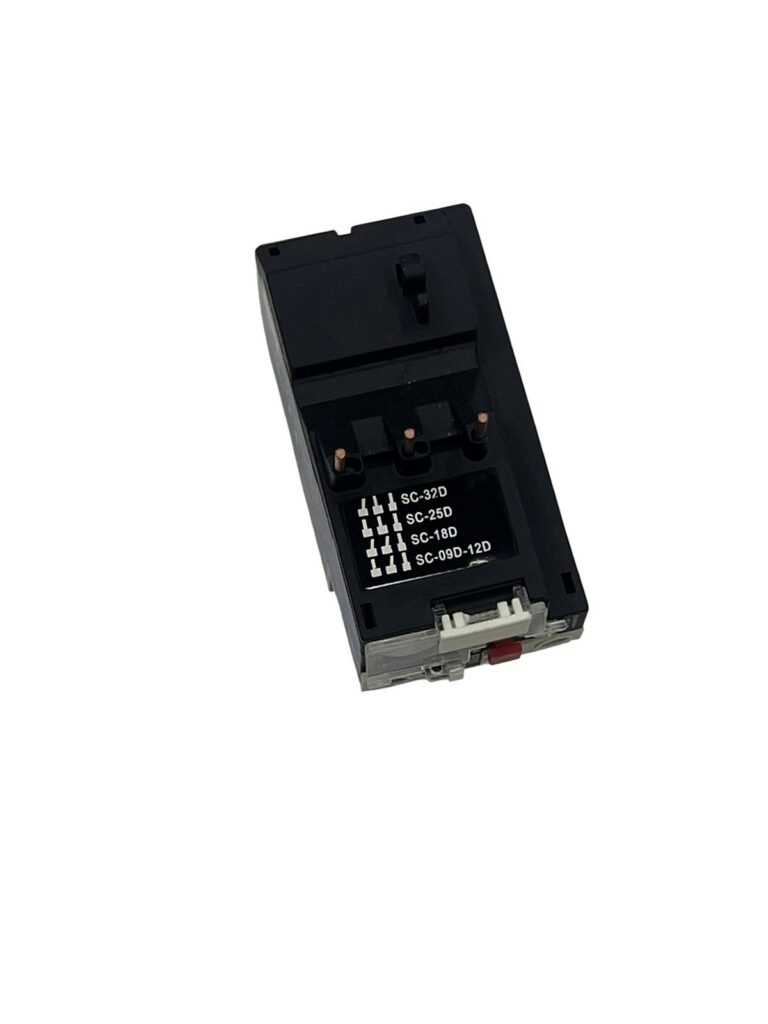

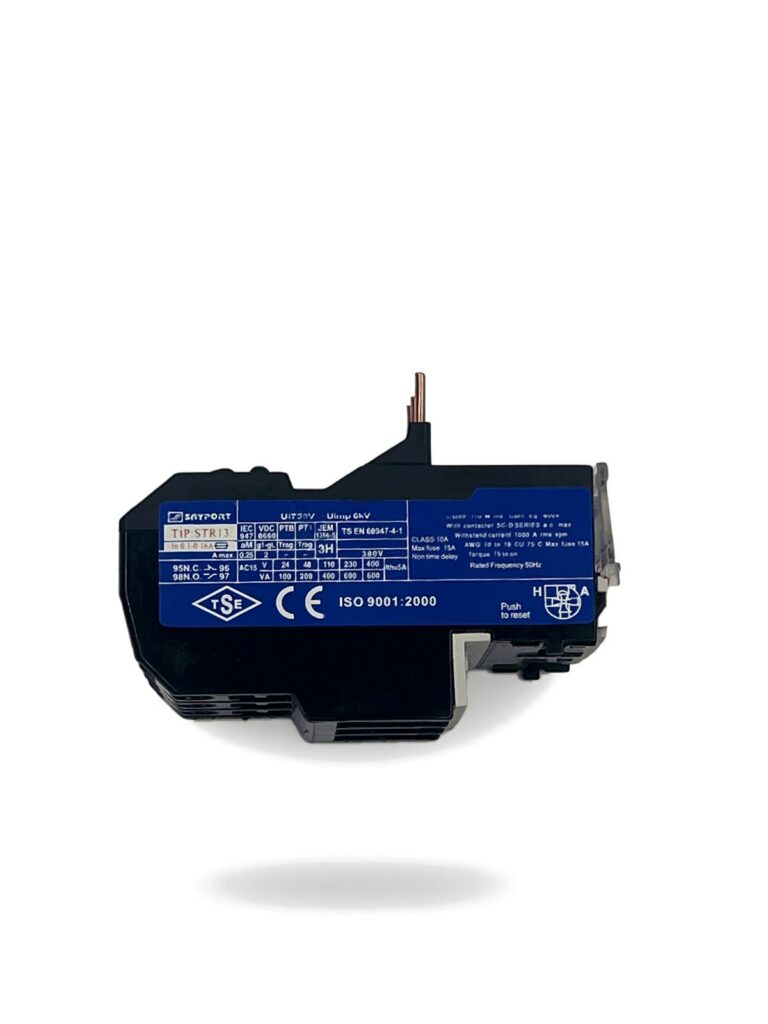

SAYPORT STR13 Termik Röle (0,10–0,16 A) - görsel 3

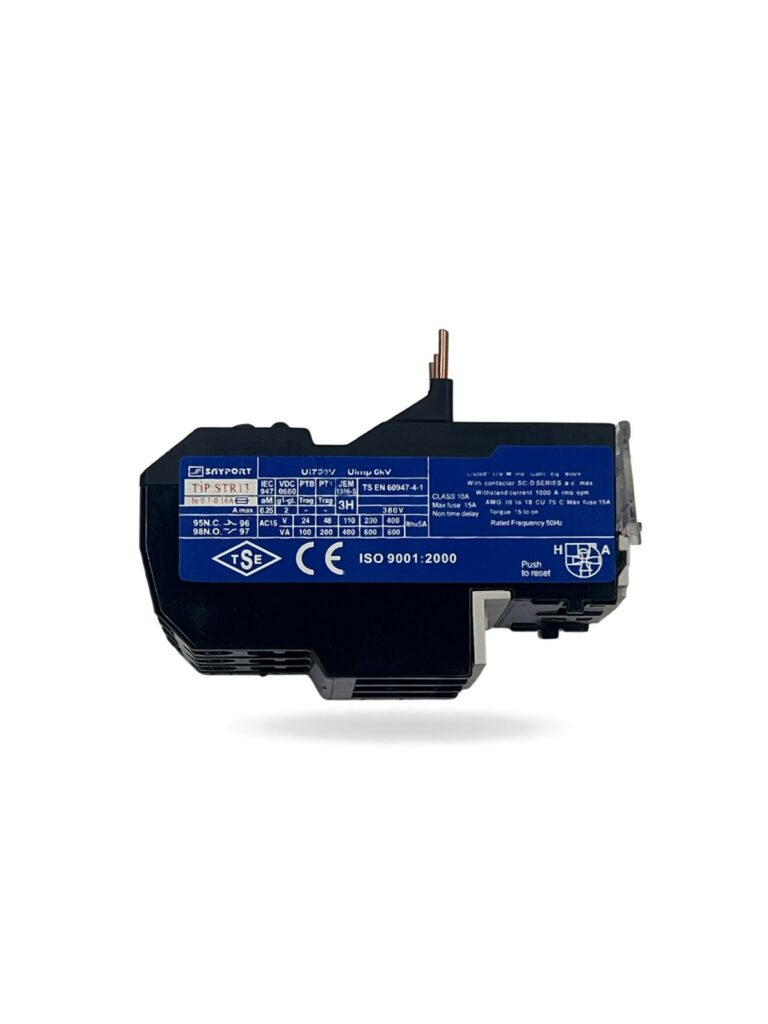

SAYPORT STR13 Termik Röle (0,10–0,16 A) - görsel 4

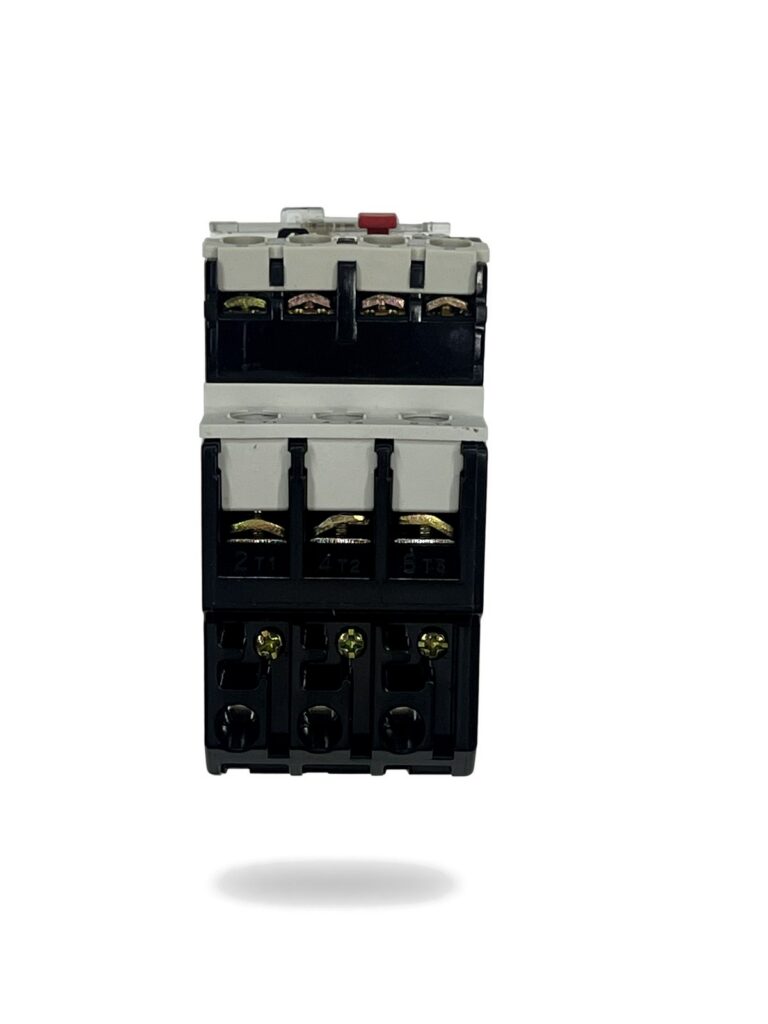

SAYPORT STR13 Termik Röle (0,10–0,16 A) - görsel 5

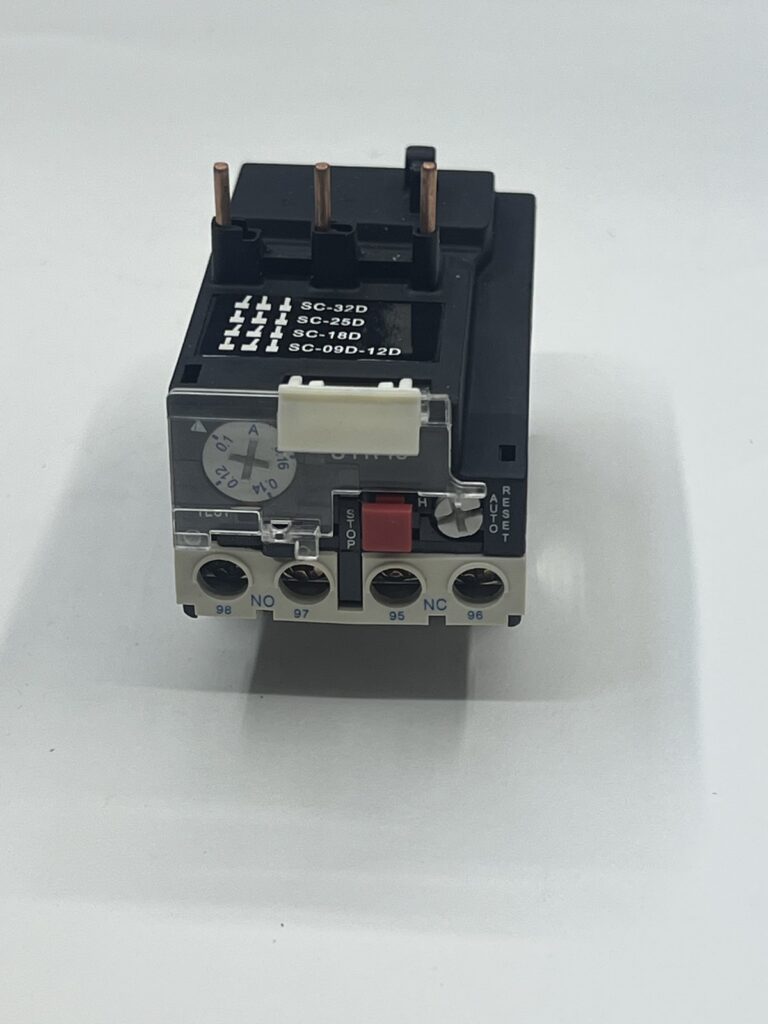

SAYPORT STR13 Termik Röle (0,10–0,16 A) - görsel 6

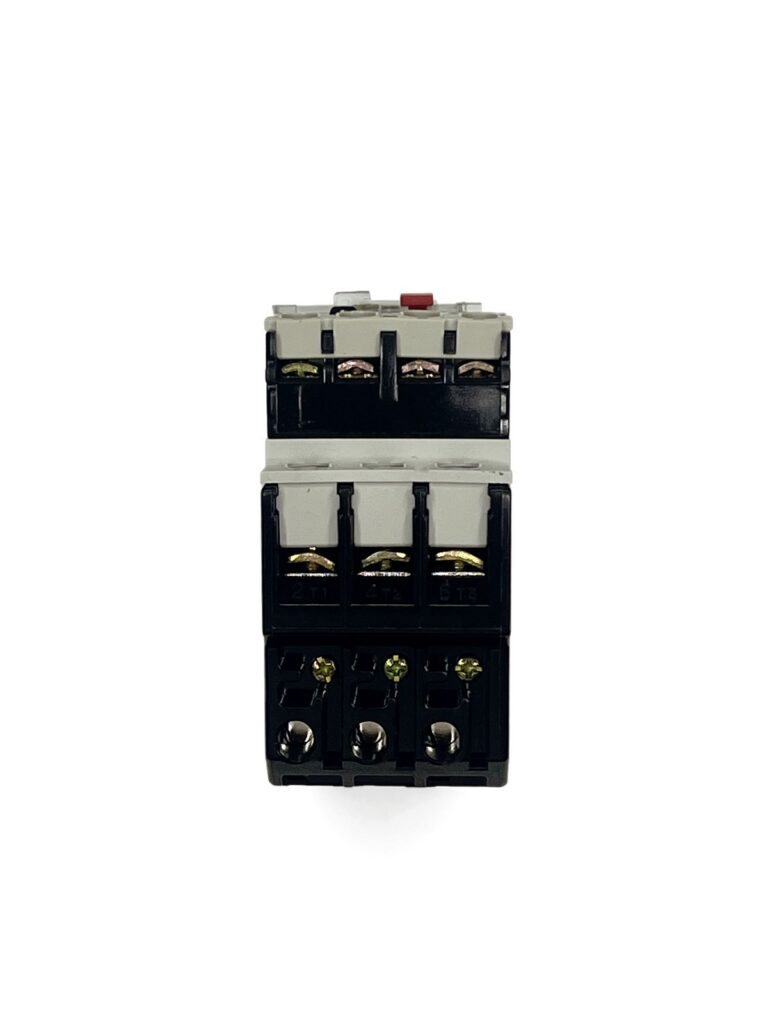

SAYPORT STR13 Termik Röle (0,10–0,16 A) - görsel 7

1 / 7

Elektromanyetik (bimetal) termik aşırı akım rölesi · 0,10–0,16 A · TS EN 60947-4-1

SAYPORT STR13 Termik Röle (0,10–0,16 A) Teknik Özellikleri

Termik ayar sahası 0,10 – 0,16 A
TS EN 60947-4-1 · 3 kutup / 3 faz · 50/60 Hz
Nominal işletme gerilimi 380 V · Ui 750 V / Uimp 6 kV
1 NA (97-98) + 1 NK (95-96) yardımcı kontak
Otomatik (A) veya Manuel (H) reset seçeneği
Test ve stop butonlu; faz kopmasına karşı koruma
SC-09D…SC-32D kontaktörlerle uyumlu · önerilen sigorta 0,25 A (aM)
IP20 · 183 gr · CE ve TSE belgeli

Fonksiyon ve Kullanım

Koruma Prensibi

Isıya duyarlı, farklı uzama katsayılarına sahip bimetal çubukların akımın termik etkisiyle bükülmesi prensibiyle çalışır; motoru aşırı ısınma ve yanma tehlikesine karşı güvence altına alır.

Faz Koruması

Motor çalışırken faz iletkenlerinden birinin kopması veya sigortanın atması durumunda cihaz aşırı akım çekişini algılayarak devreyi güvenli biçimde keser.

Reset (Sıfırlama) Seçenekleri

Cihaz üzerindeki ayar vidası ile Otomatik (A) veya Manuel (H) konuma getirilebilir. Manuel modda, devreyi tekrar devreye almak için bimetallerin soğuması beklendikten sonra reset butonuna basılması zorunludur.

Test ve Stop Butonları

Test butonu devreyi kesen kontakların işlevselliğini manuel olarak denemeye yarar; basıldığında motor kontaktörünü devreden çıkartır. Kırmızı stop butonu ile acil durumlarda motor anında devre dışı bırakılır.

Kalite ve Sertifikasyon

ISO 9001:2000 kalite yönetim sistemine göre üretilmiş olup CE ve TSE belgelerine sahiptir. Altoel Elektrik Elektronik San. ve Tic. A.Ş. tarafından pazara sunulmaktadır.

← Tüm Ürünler

Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.

Detaylı Teknik Veriler

Marka / Model	SAYPORT / STR13
Termik Akım Ayar Sahası	0,10 - 0,16 A
Birlikte Kullanılabilecek Kontaktörler	SC-09D, SC-12D, SC-18D, SC-25D, SC-32D
Önerilen Sigorta Tipi (aM)	0,25 A
Standart	TS EN 60947-4-1
Çalışma Metodu	Elektromanyetik (bimetal)
Kutup / Faz Sayısı	3 Kutup / 3 Faz
Çalışma Frekansı	50/60 Hz
Nominal İşletme Gerilimi (Ue)	380 V
Yalıtım Gerilimi (Ui)	750 V
Darbe Dayanma Gerilimi (Uimp)	6 kV
Yardımcı Kontaklar	1 NA (NO 97-98) + 1 NK (NC 95-96)
Koruma Sınıfı	IP20
Ağırlık	183 gr
Barkod Numarası	8698556401352
Üretim Yeri	Made in P.R.C. (Türkiye Markası)
Sertifikasyon	ISO 9001:2000, CE, TSE
