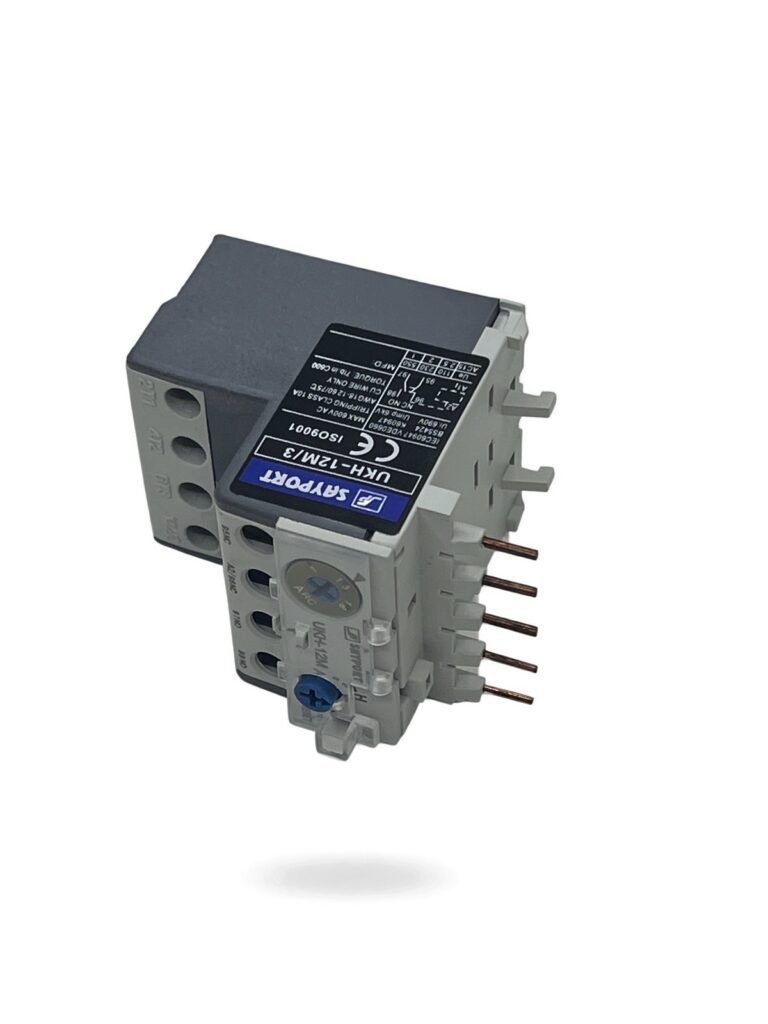

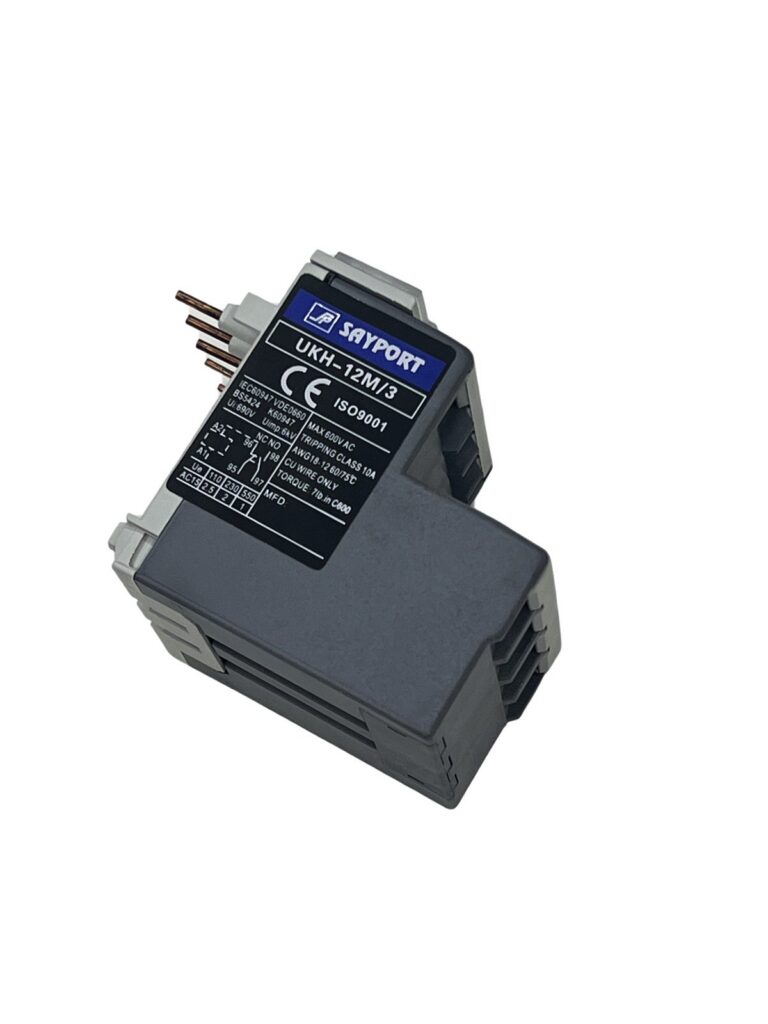

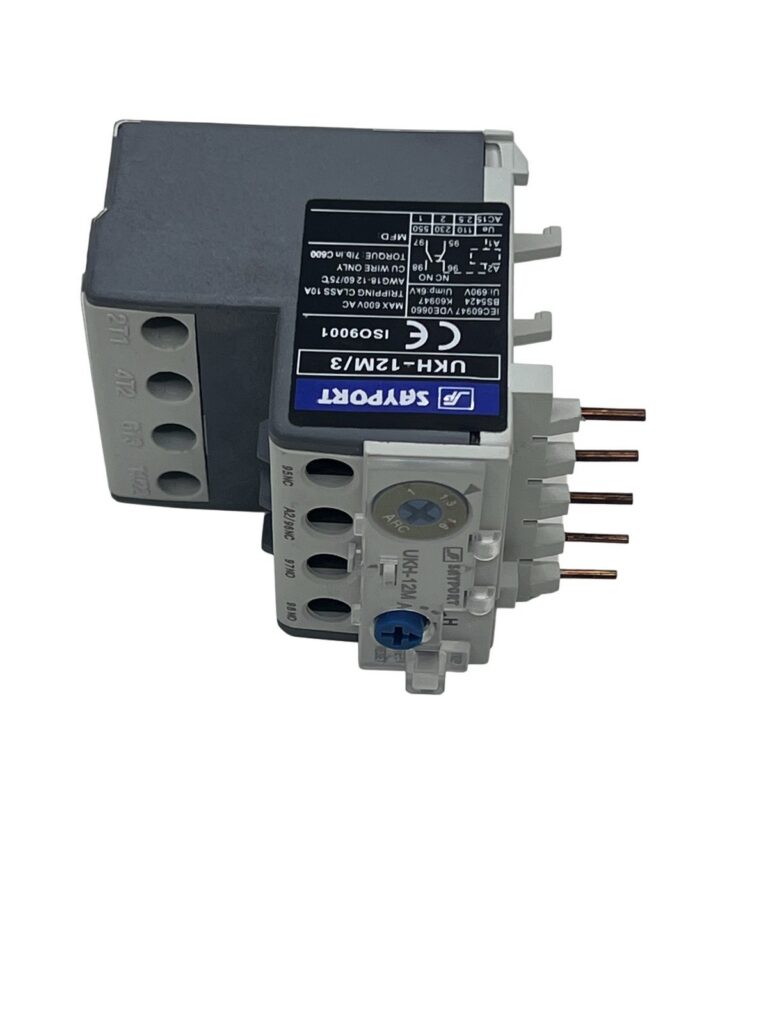

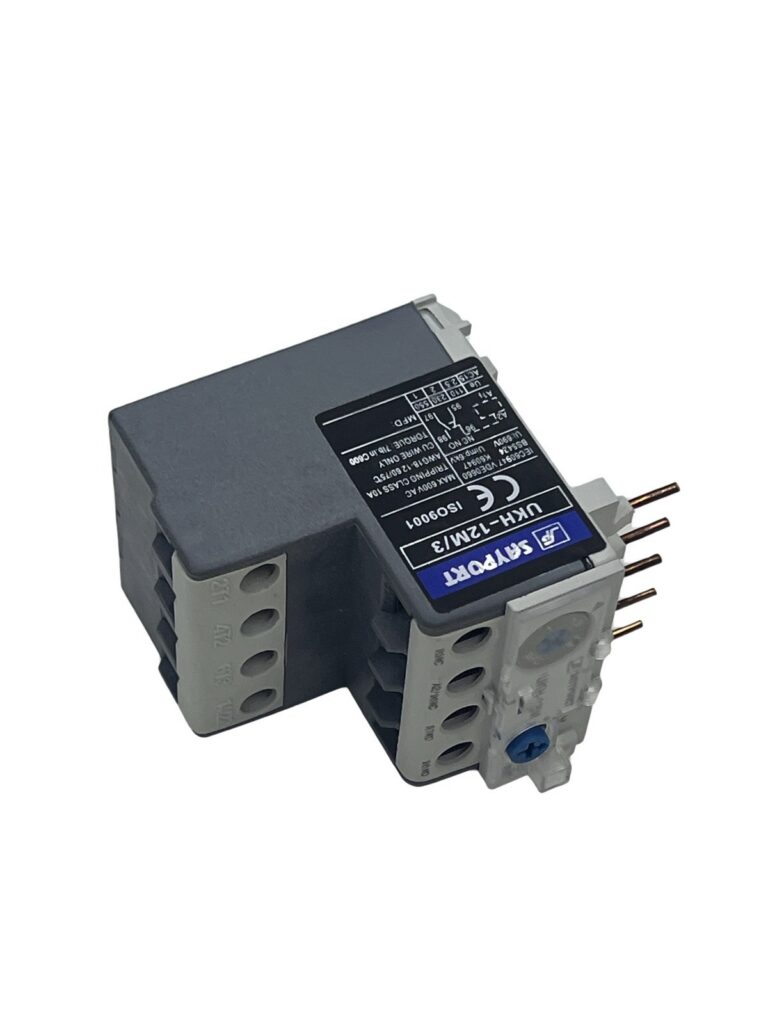

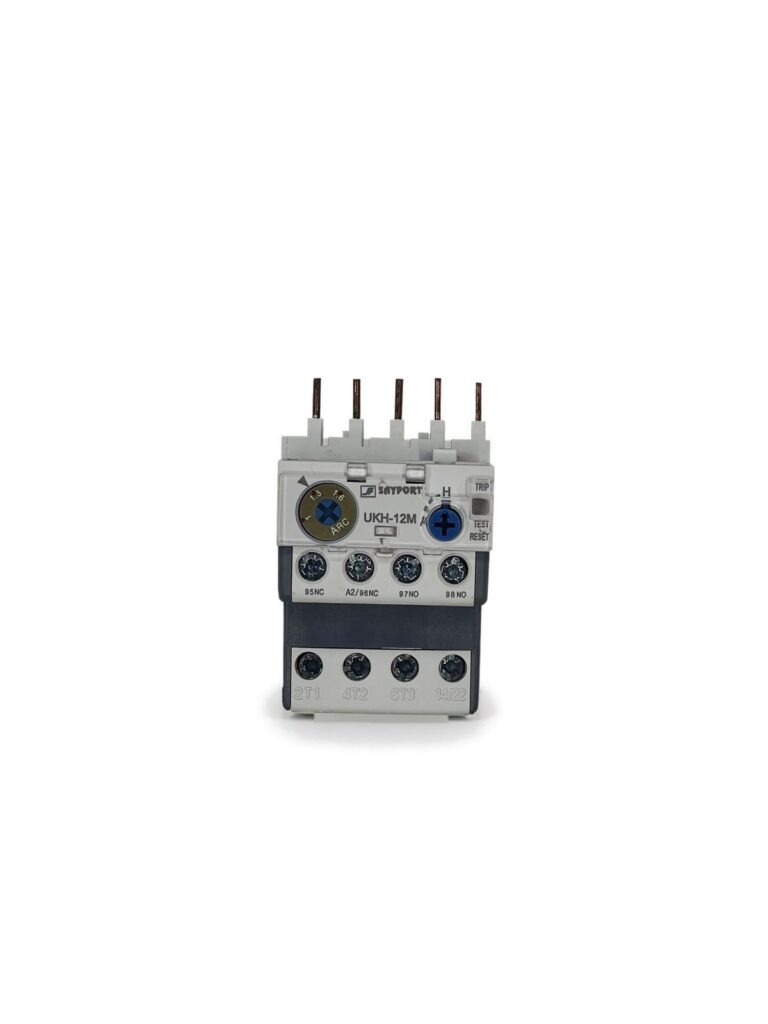

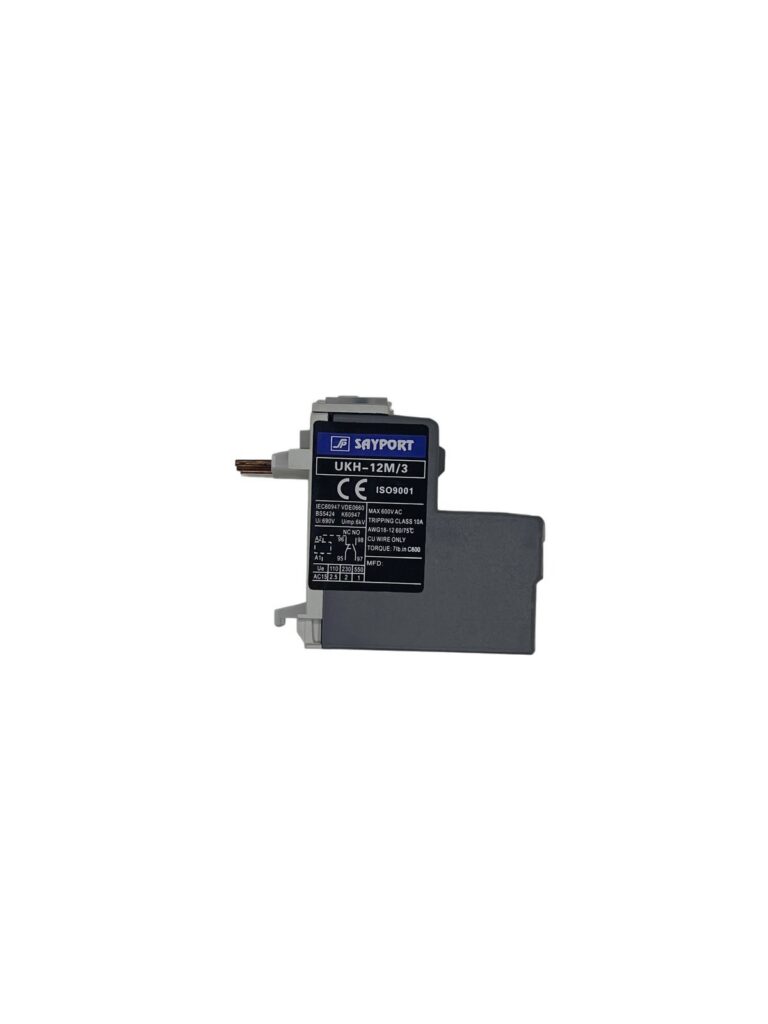

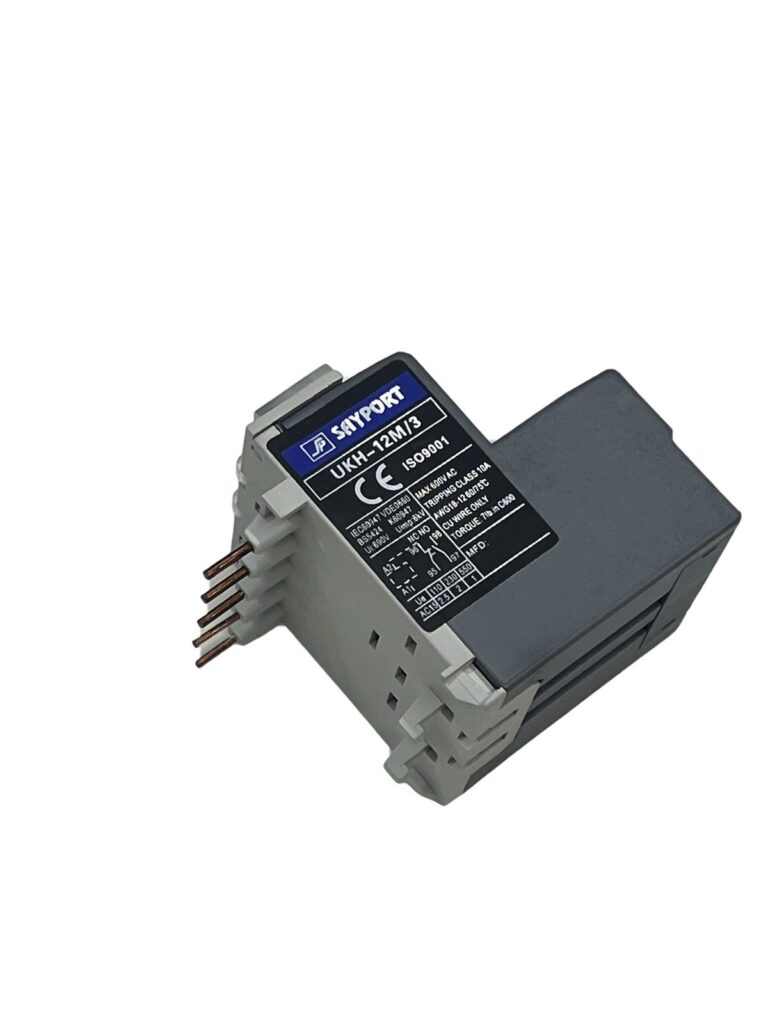

SAYPORT UKH-12M/3 Termik Röle (1–1,6 A)
Kompakt termik aşırı akım rölesi · 1–1,6 A · IEC/EN 60947-4-1
SAYPORT UKH-12M/3 Termik Röle (1–1,6 A) Teknik Özellikleri
- Termik akım ayar sahası 1 – 1,6 A
- IEC/EN 60947-4-1, VDE0660, BS5424 uyumlu
- Ui 690 V / Uimp 6 kV · maksimum 600 V AC
- Açma sınıfı (tripping class) 10A
- 1 NA (97-98) + 1 NK (95-96) yardımcı kontak
- Potansiyometre (ARC) ile hassas trip ayarı
- Manuel (H) / Otomatik (A) reset seçimi
- AWG 18-12 bakır iletken · 7 lb.in sıkma torku
Fonksiyon ve Kullanım
Hassas Akım Ayarı
Cihaz üzerindeki potansiyometre (ARC) kadranı sayesinde motorun nominal çalışma yüküne göre hassas koruma (trip) ayarı yapılabilir.
Sıfırlama (Reset) Modları

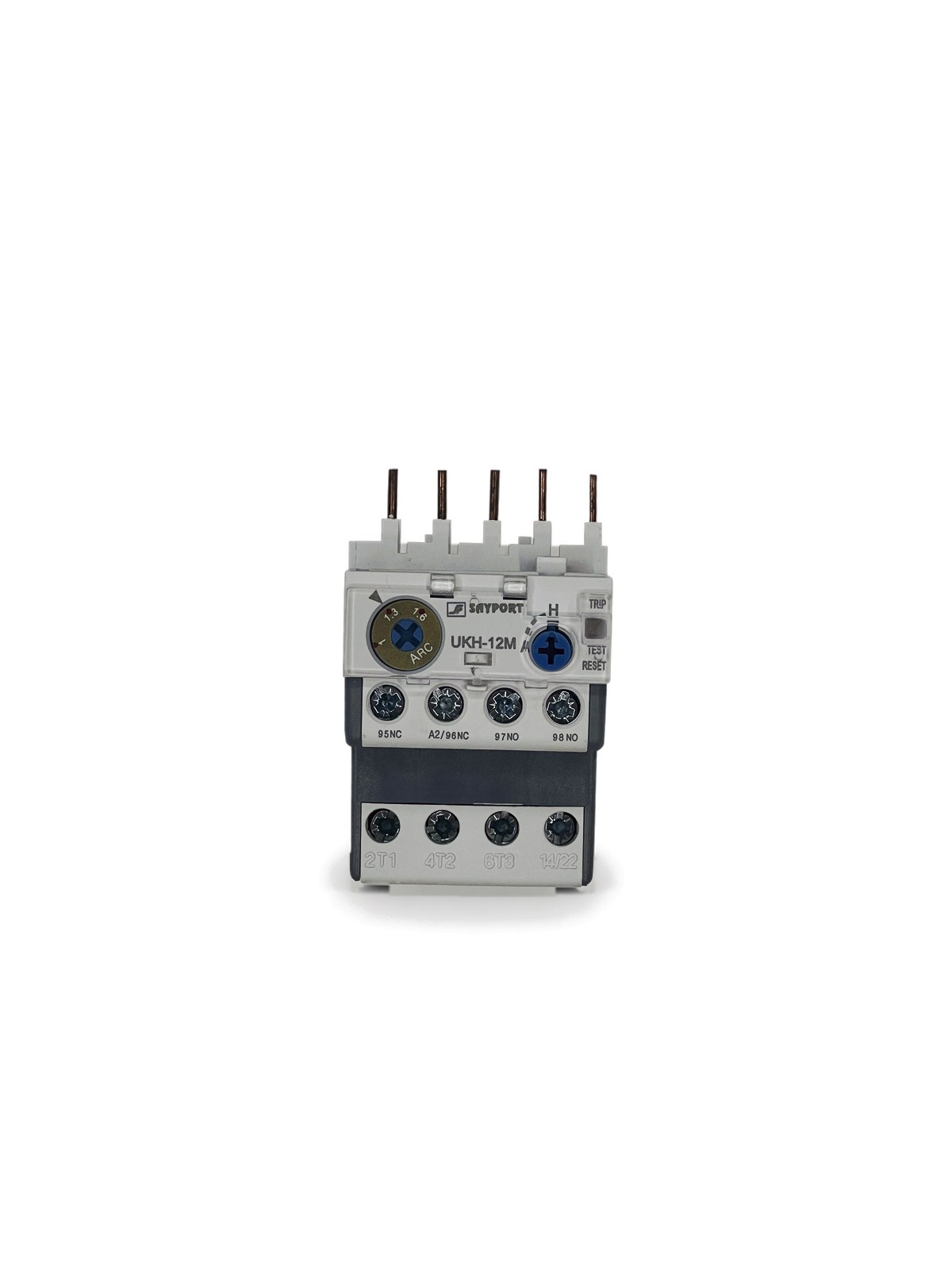

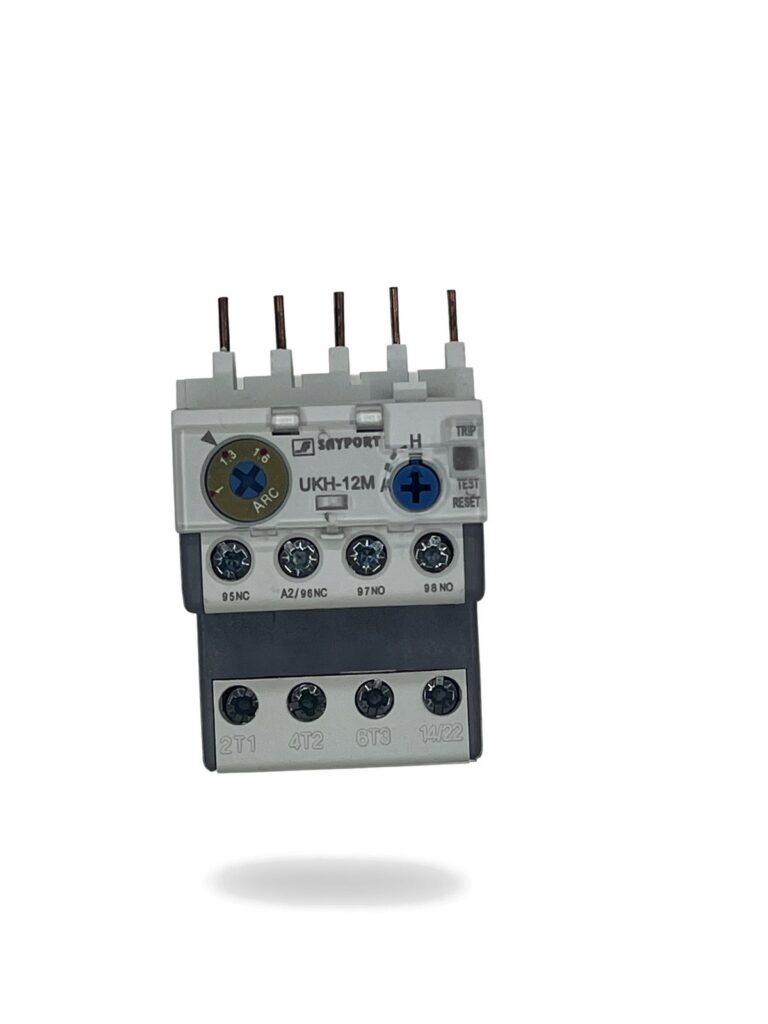

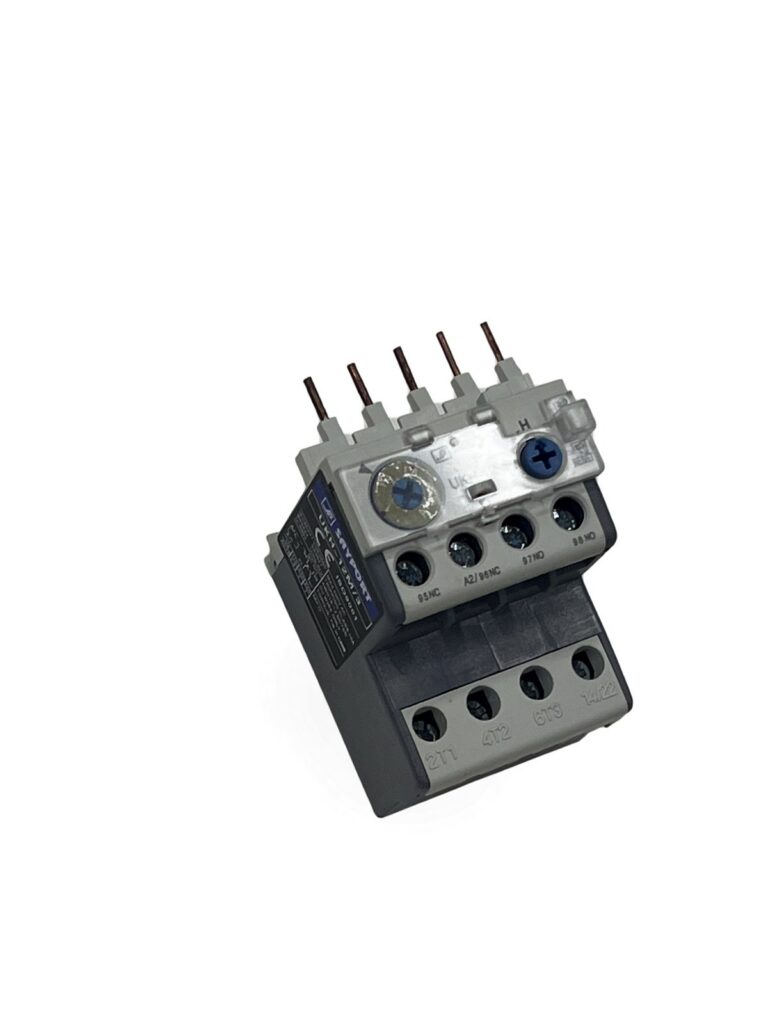

Ön paneldeki mavi ayar düğmesi ile arıza sonrası sıfırlama işlemi Manuel (H) veya Otomatik (A) olarak seçilebilir. Otomatik moda geçmek için düğmenin saat yönünün tersine çevrilmesi gerekir.
Test ve Trip Göstergesi
Rölenin devreyi kesme işlevini mekanik olarak denemeye yarayan Test butonu ve aşırı yük atmasını görsel olarak bildiren kırmızı trip penceresi cihaza entegredir.
Montaj Yönergeleri
Optimum performans için dikey montaj önerilir; cihaz dikey eksenden maksimum 30 dereceye kadar eğimli yüzey montajlarında da tam işlevsellik sağlar.
Güvenlik
Montaj ve kablo bağlantı işlemlerinden önce devreyi besleyen ana şalter mutlaka kapatılmalı ve terminal vidaları uygun tork değerinde sıkılmalıdır.
Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.
Detaylı Teknik Veriler
| Marka / Model | SAYPORT / UKH-12M/3 |
|---|---|
| Termik Akım Ayar Sahası | 1 - 1,6 A |
| Uyumlu Standartlar | IEC/EN 60947-4-1, VDE0660, BS5424 |
| Yalıtım Gerilimi (Ui) | 690 V |
| Darbe Dayanma Gerilimi (Uimp) | 6 kV |
| Maksimum Çalışma Gerilimi | 600 V AC |
| Açma Sınıfı (Tripping Class) | 10A |
| Yardımcı Kontaklar | 1 Normalde Açık (97-98 NO) + 1 Normalde Kapalı (95-96 NC) |
| Bağlantı Kablo Kesiti | AWG 18-12 (sadece 60/75°C bakır tel) |
| Terminal Sıkma Torku | 7 lb.in (C600) |
| Sertifikasyonlar | CE, ISO 9001, ISO 14001, RoHS |
| Barkod Numarası | 8698556424030 |
