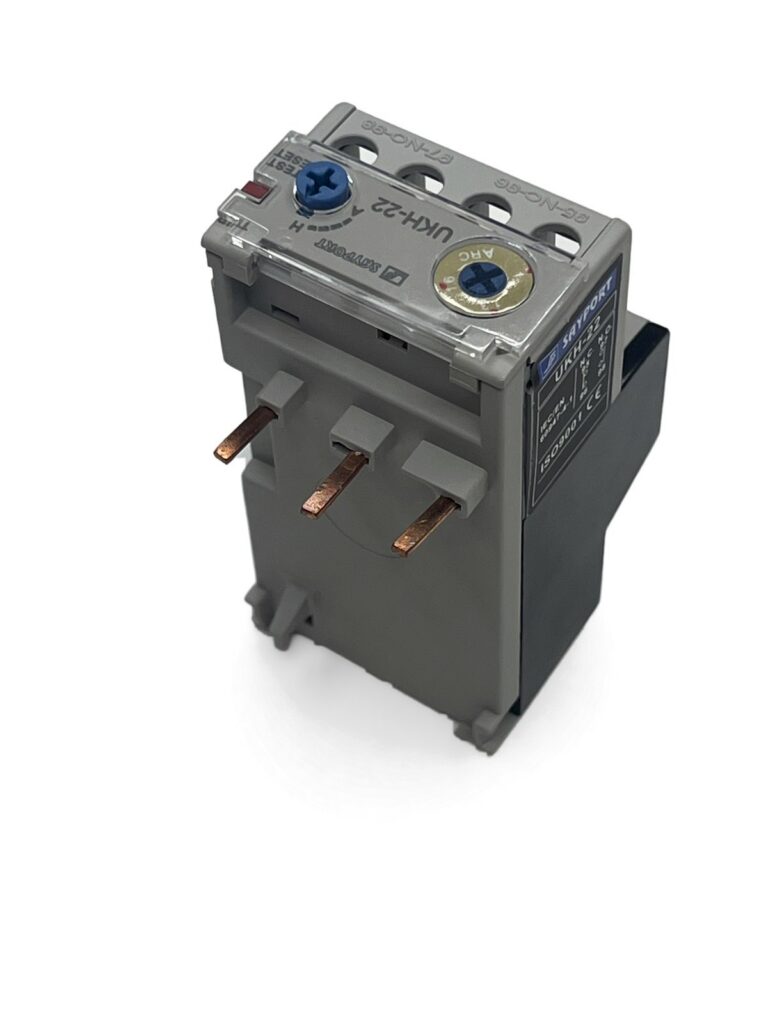

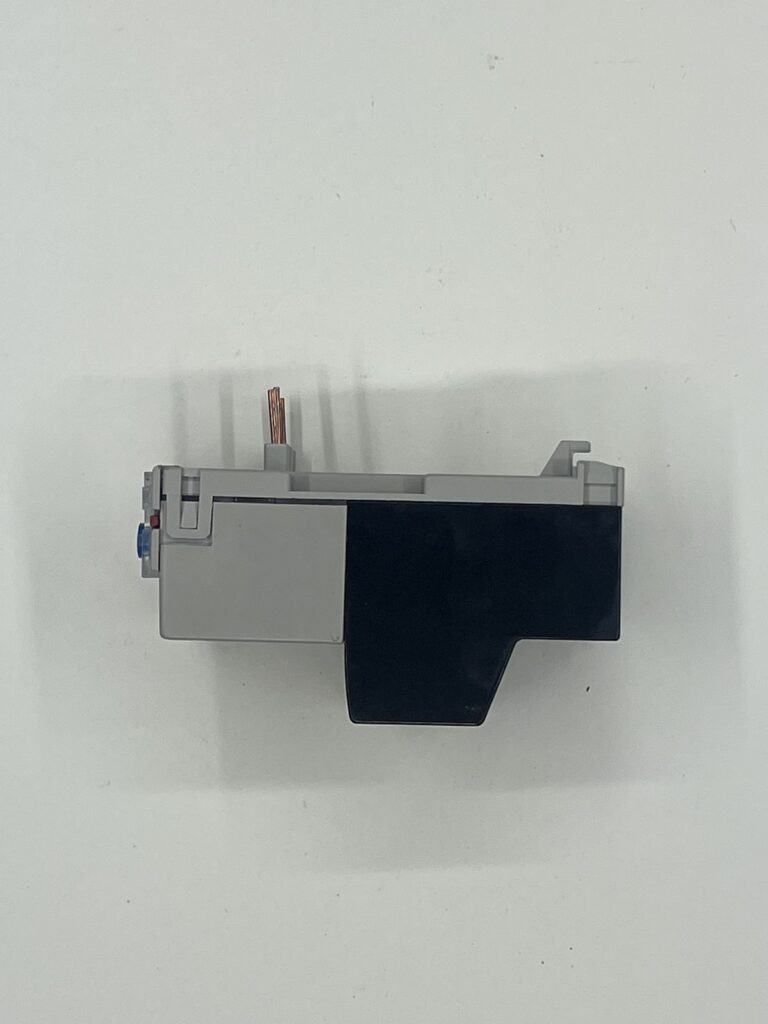

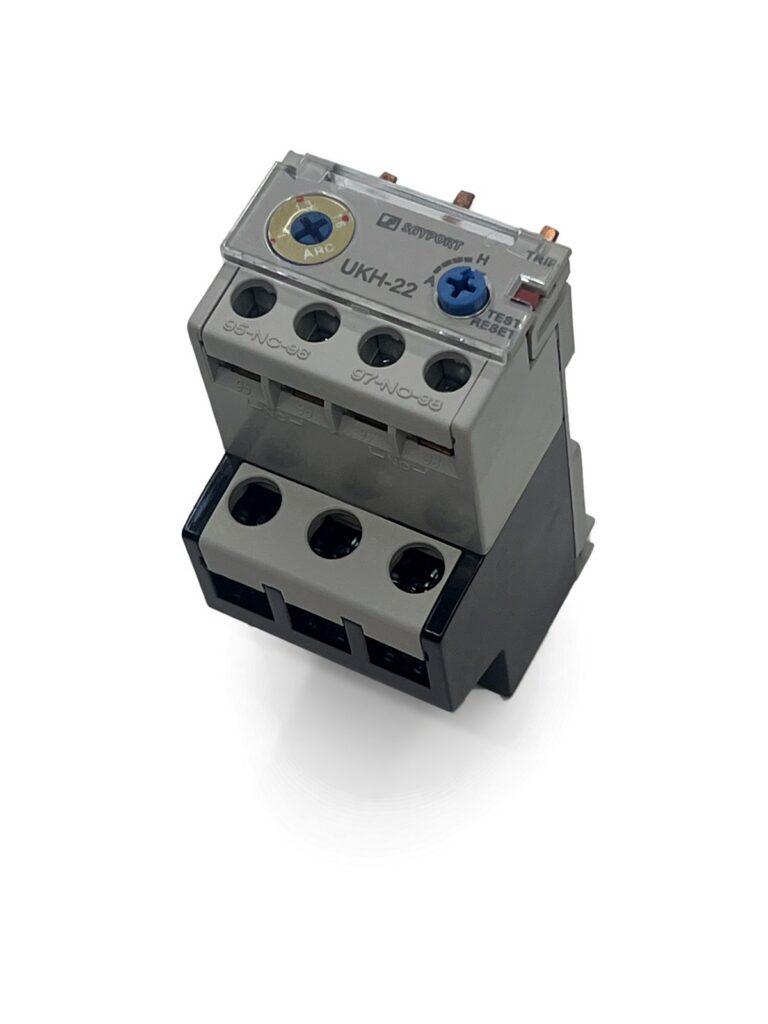

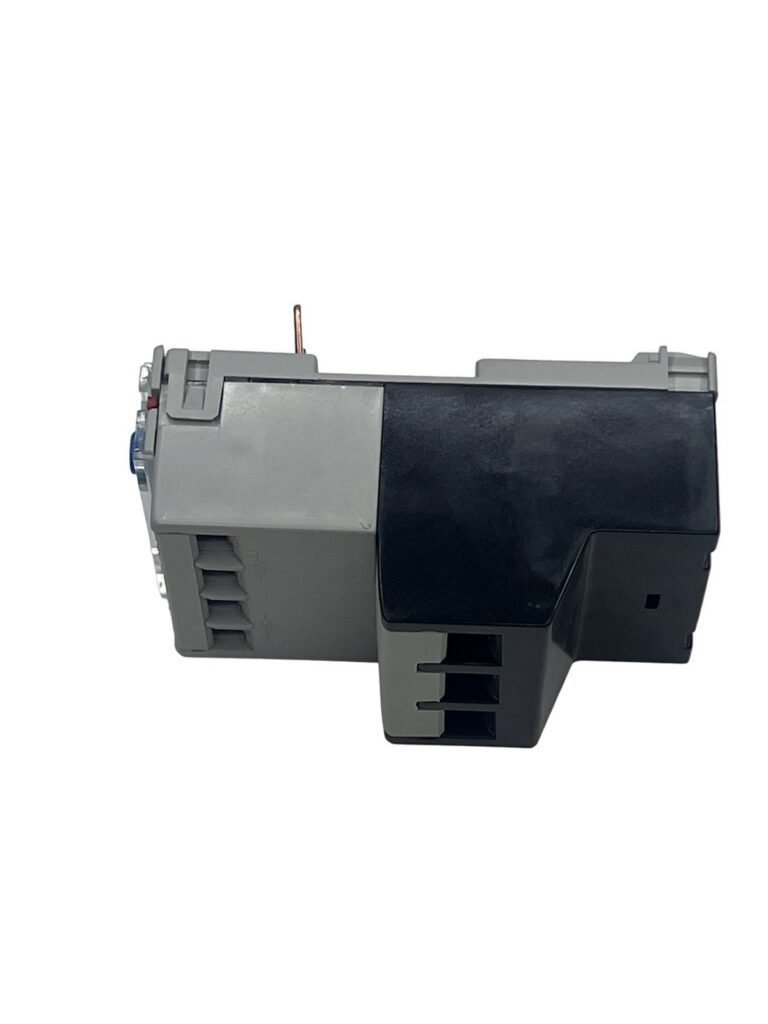

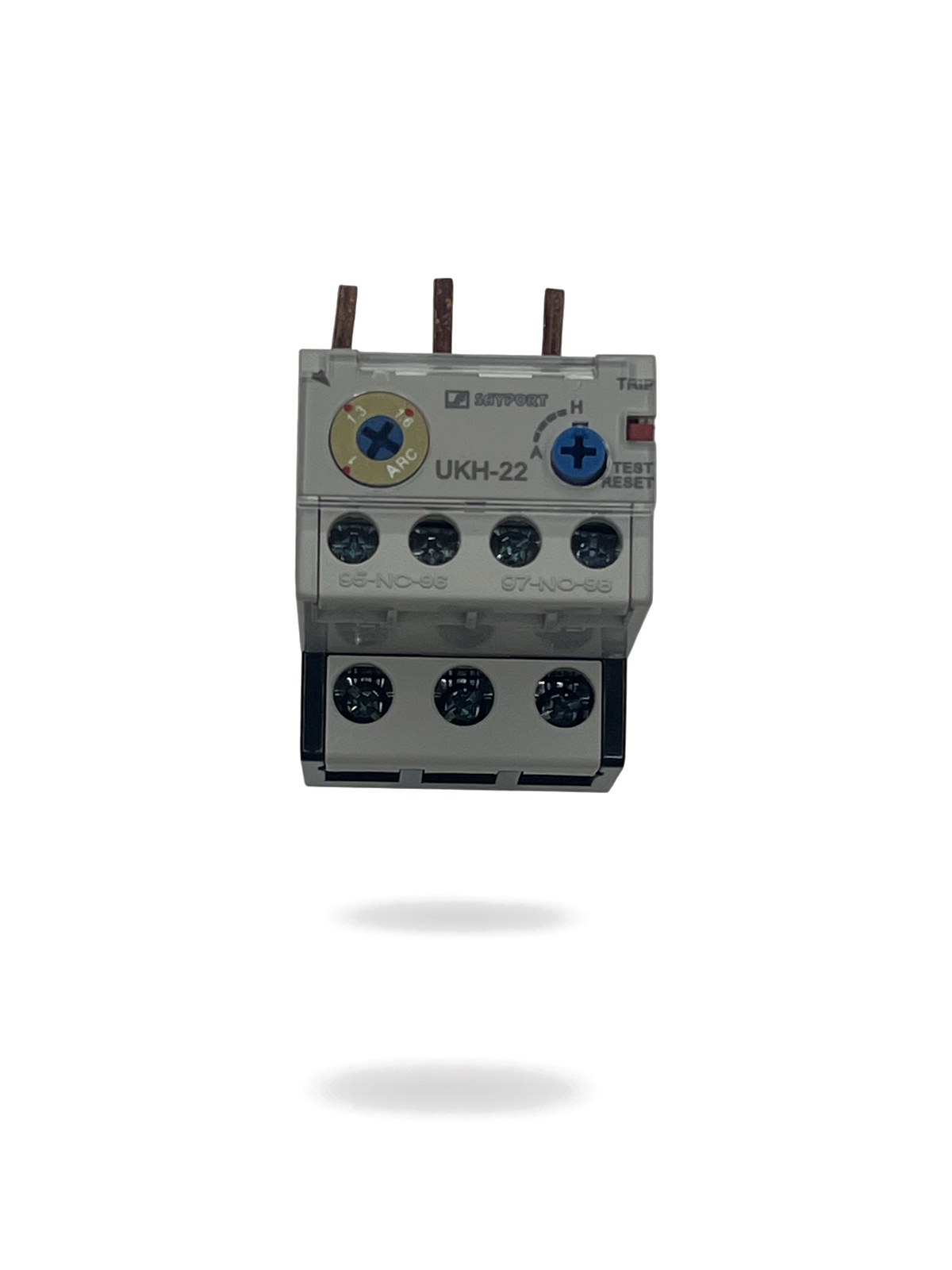

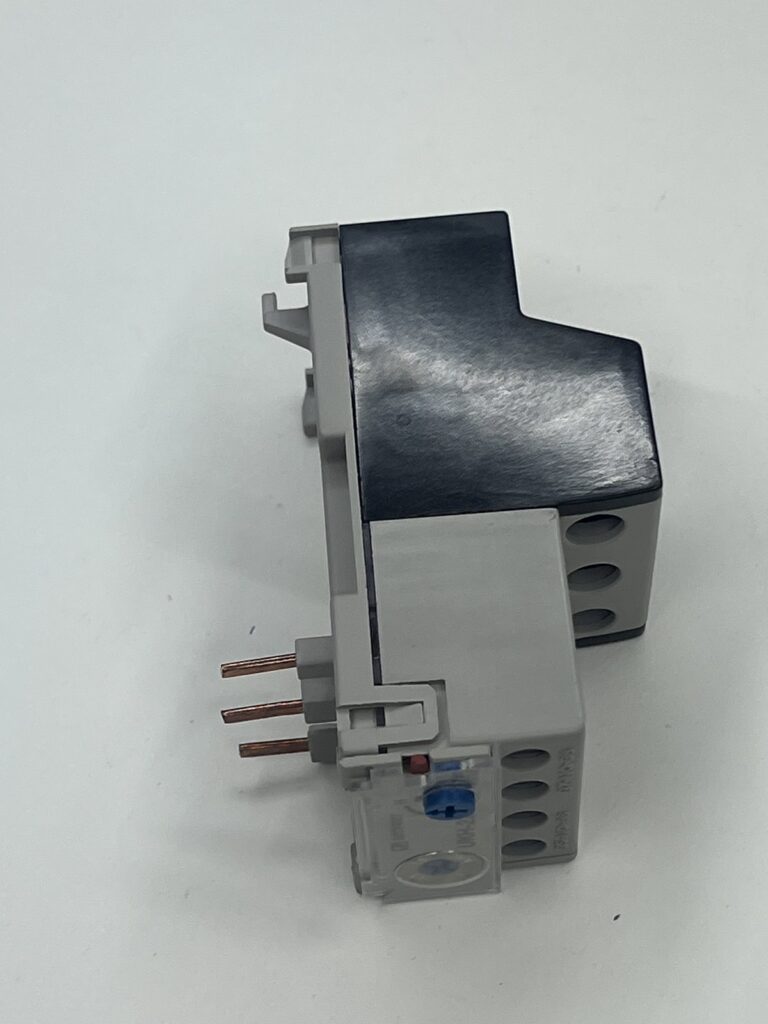

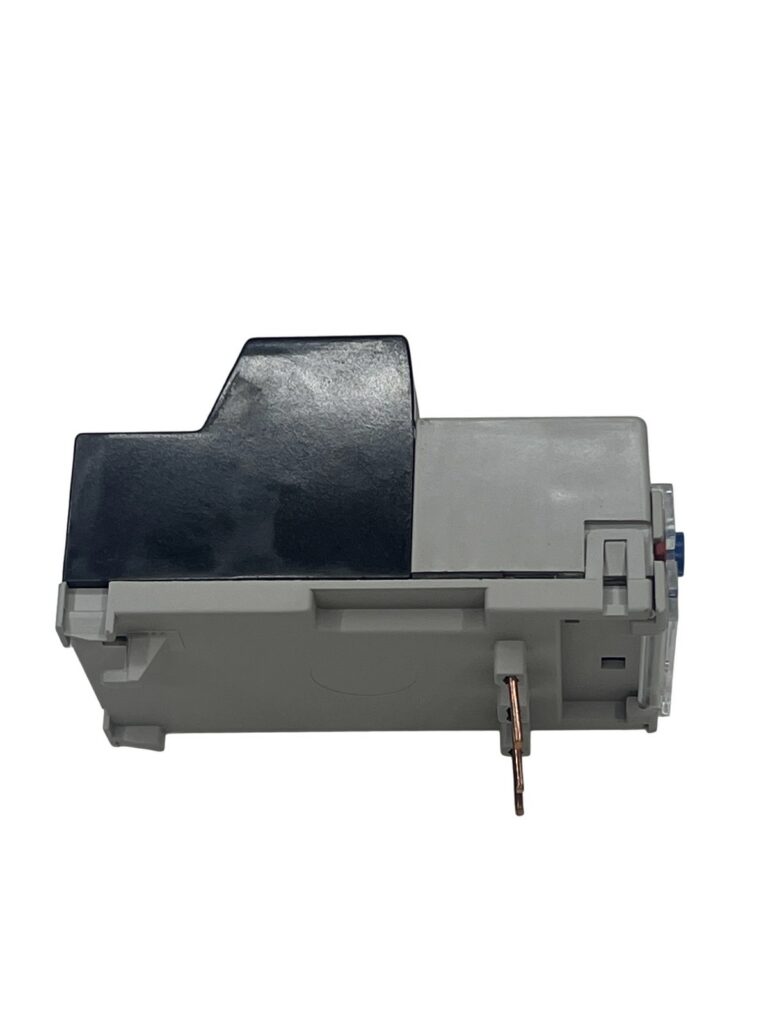

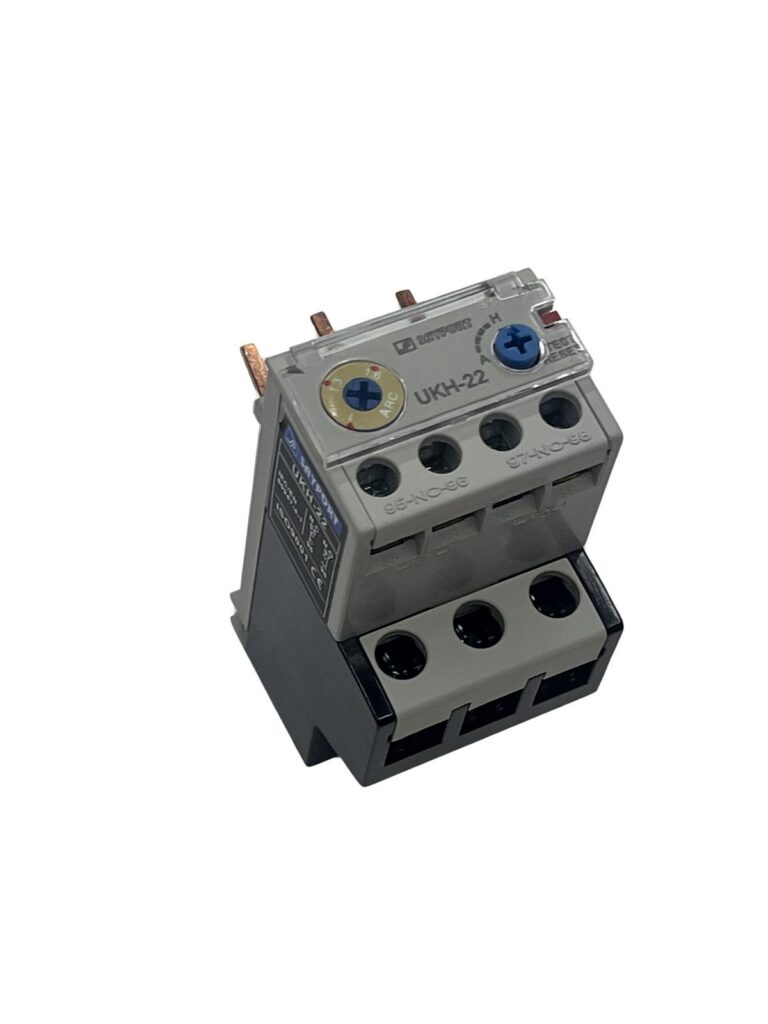

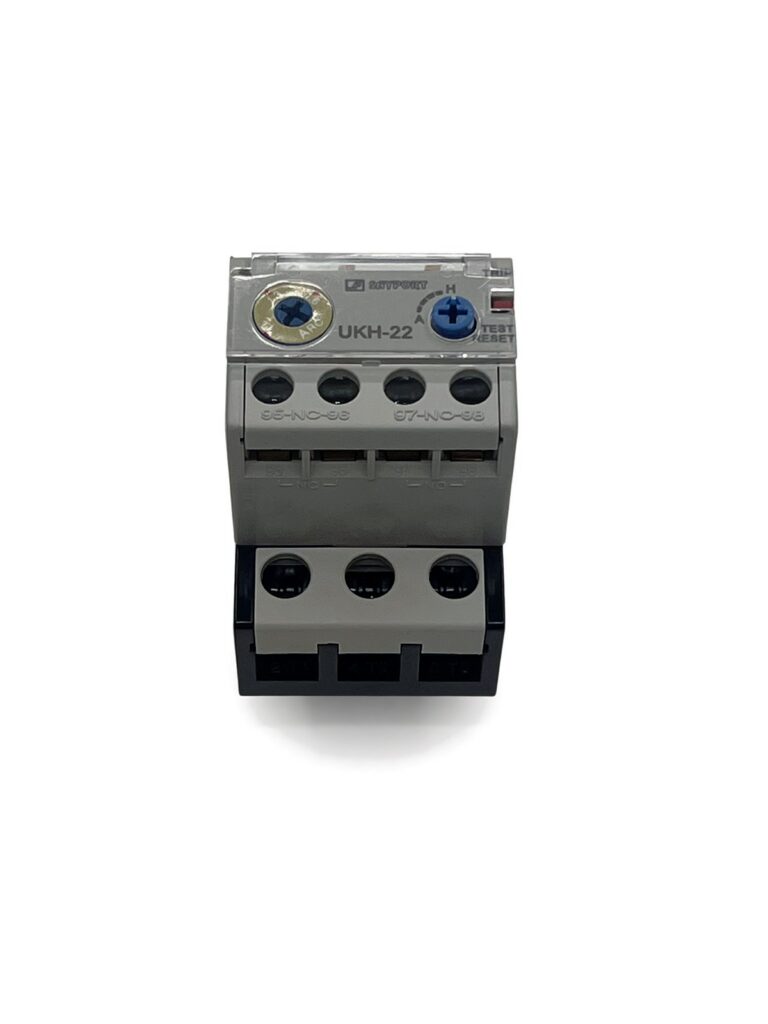

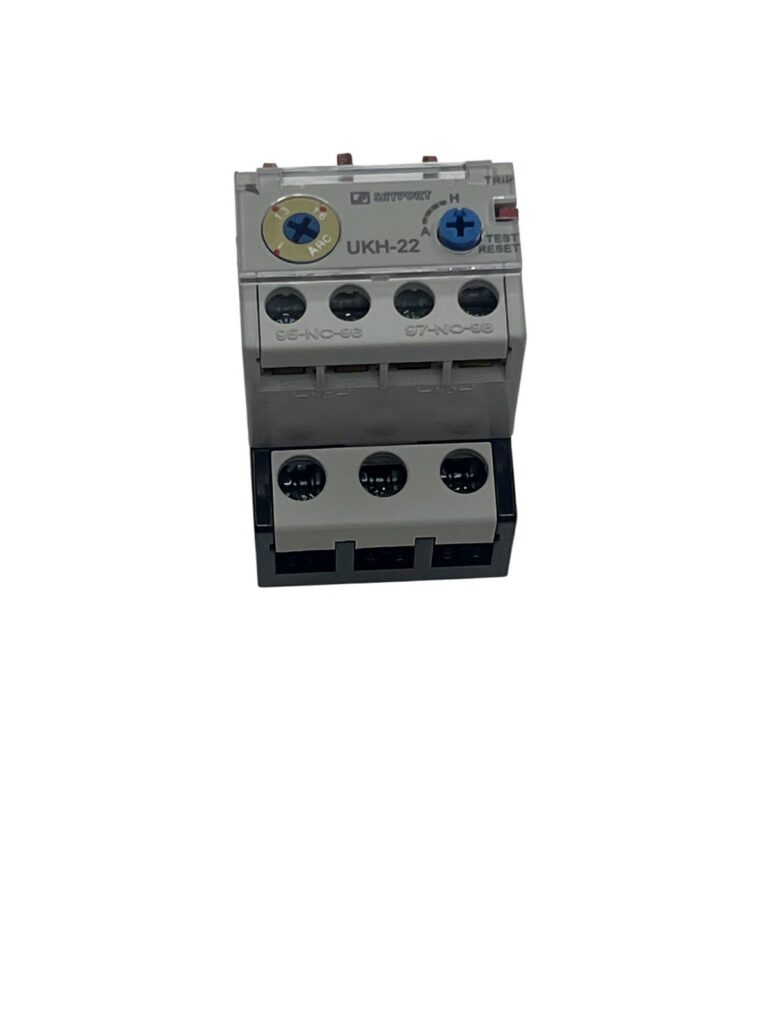

SAYPORT UKH-22 Termik Röle (1–1,6 A)

Termik aşırı akım rölesi · 1–1,6 A · IEC/EN 60947-4-1

SAYPORT UKH-22 Termik Röle (1–1,6 A) Teknik Özellikleri

Termik akım ayar sahası 1 – 1,6 A
IEC/EN 60947-4-1 uyumlu
1 NA (97-98) + 1 NK (95-96) yardımcı kontak
Potansiyometre (ARC) ile hassas koruma ayarı
Manuel (H) / Otomatik (A) reset seçimi
Mekanik test ve reset butonları
Aşırı yük atmasını gösteren trip penceresi
Standart kontaktörlere uyumlu, dikey montaj

Fonksiyon ve Kullanım

Hassas Akım Ayarı

Cihaz üzerindeki potansiyometre (ARC) kadranı sayesinde motorun nominal çalışma yüküne göre hassas koruma (trip) ayarı yapılabilir.

Sıfırlama (Reset) Modları

Ön paneldeki mavi ayar düğmesi ile arıza sonrası sıfırlama işlemi Manuel (H) veya Otomatik (A) olarak seçilebilir. Otomatik moda geçmek için düğmenin saat yönünün tersine çevrilmesi gerekir.

Test ve Trip Göstergesi

Rölenin devreyi kesme işlevini mekanik olarak denemeye yarayan Test butonu ve aşırı yük atmasını görsel olarak bildiren kırmızı trip penceresi cihaza entegredir.

Montaj Yönergeleri

Optimum performans için dikey montaj önerilir; cihaz dikey eksenden maksimum 30 dereceye kadar eğimli yüzey montajlarında da tam işlevsellik sağlar.

Güvenlik

Montaj ve kablo bağlantı işlemlerinden önce devreyi besleyen ana şalter mutlaka kapatılmalı ve terminal vidaları uygun tork değerinde sıkılmalıdır.

← Tüm Ürünler

Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.

Detaylı Teknik Veriler

Marka / Model	SAYPORT / UKH-22
Termik Akım Ayar Sahası	1 - 1,6 A
Uyumlu Standartlar	IEC/EN 60947-4-1
Yardımcı Kontaklar	1 Normalde Kapalı (95-NC-96) + 1 Normalde Açık (97-NO-98)
Sertifikasyonlar	CE, ISO 9001, ISO 14001
Barkod Numarası	8698556418596
Üretim Yeri	Made in P.R.C. (Türkiye Markası)
