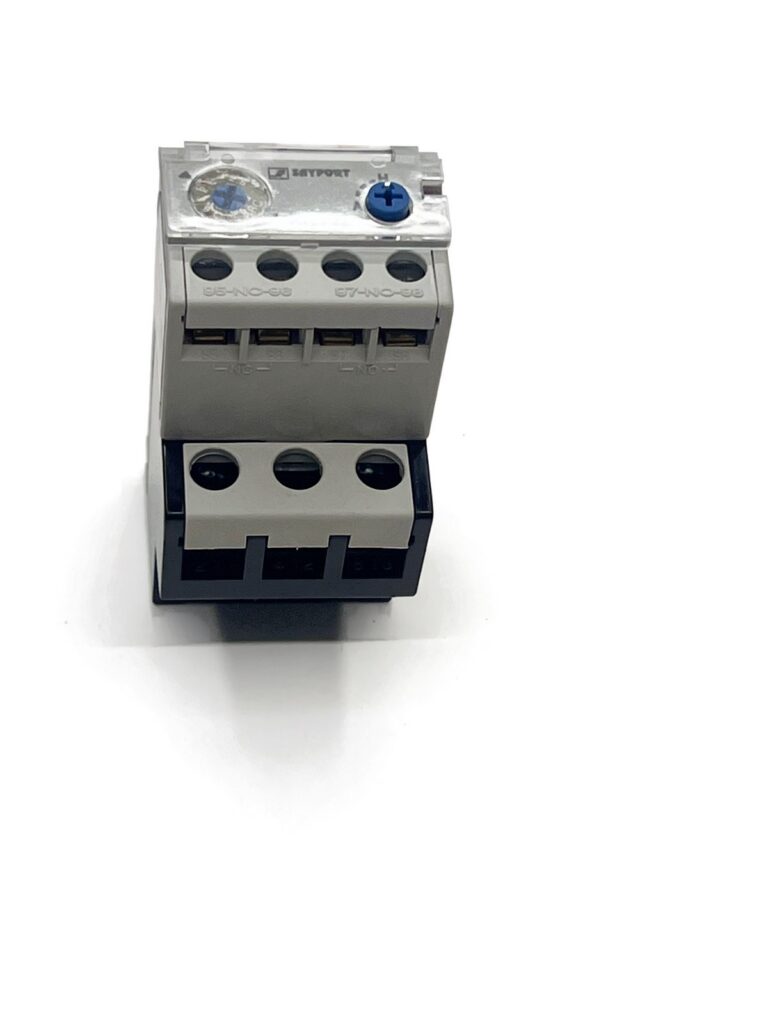

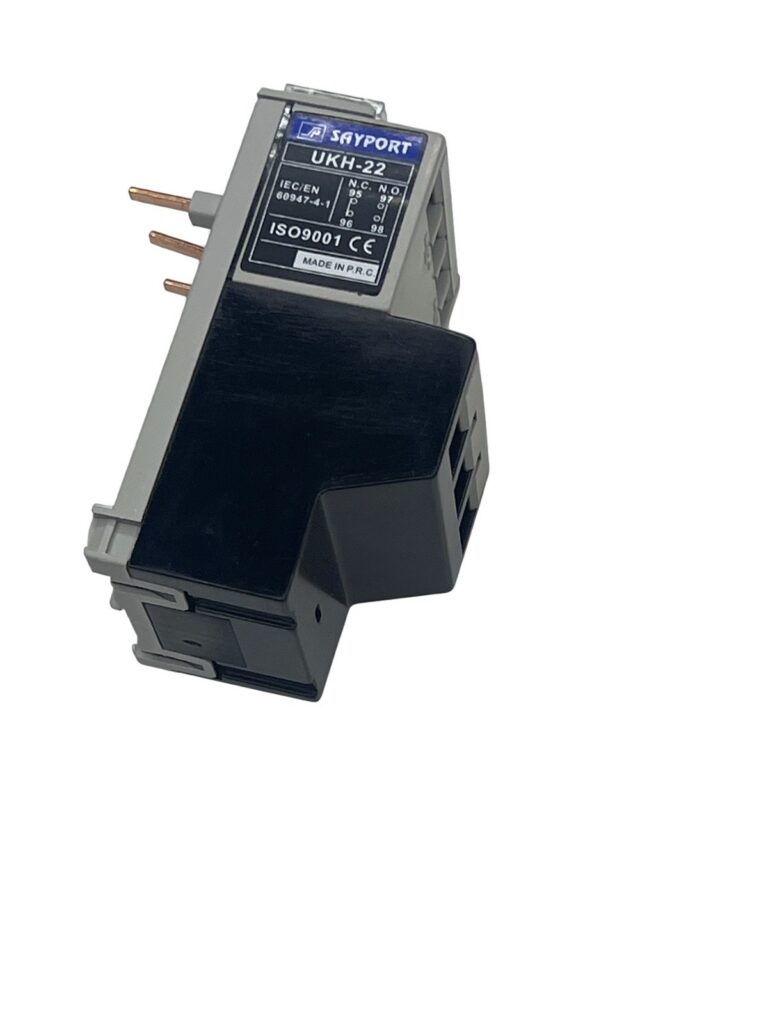

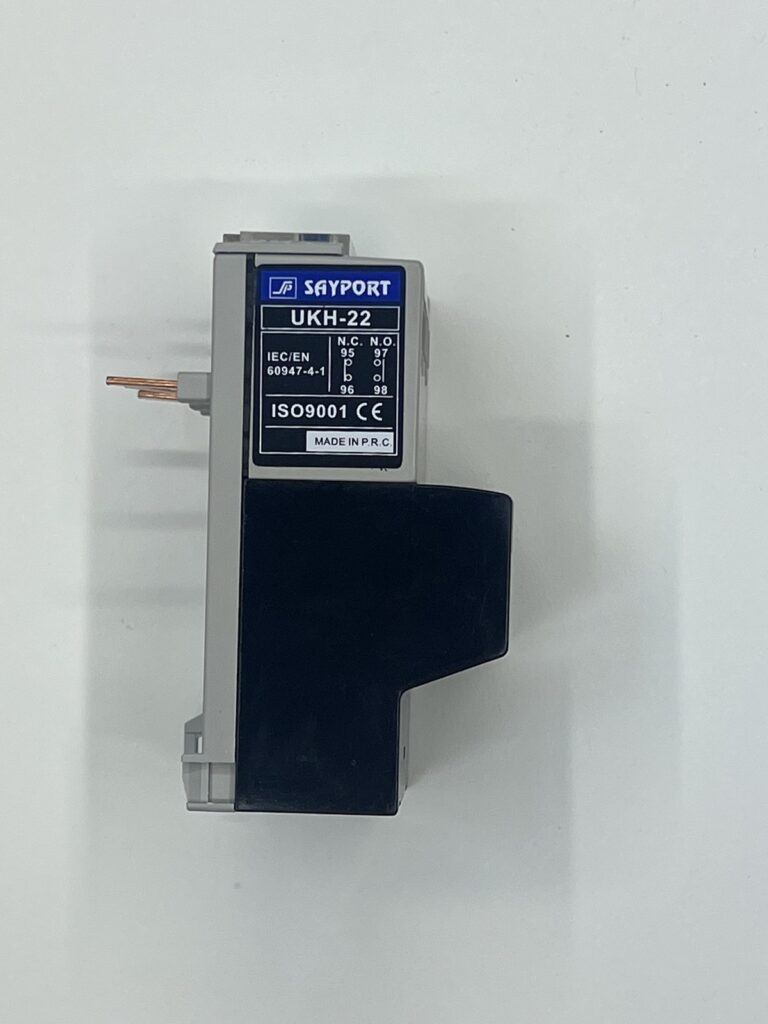

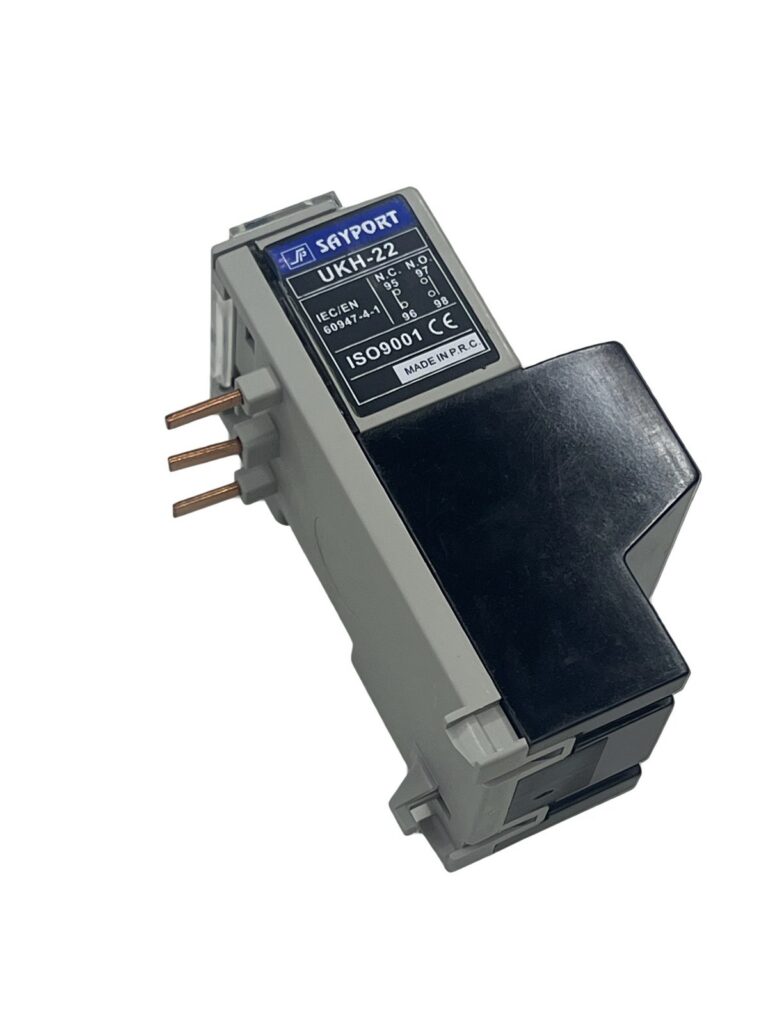

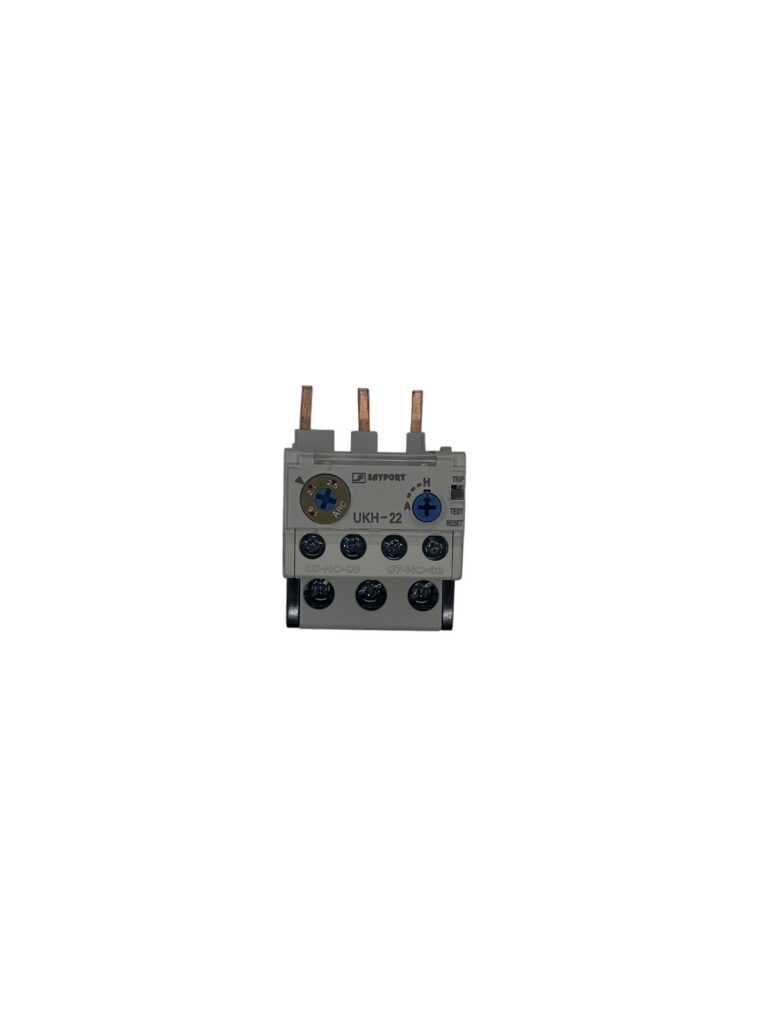

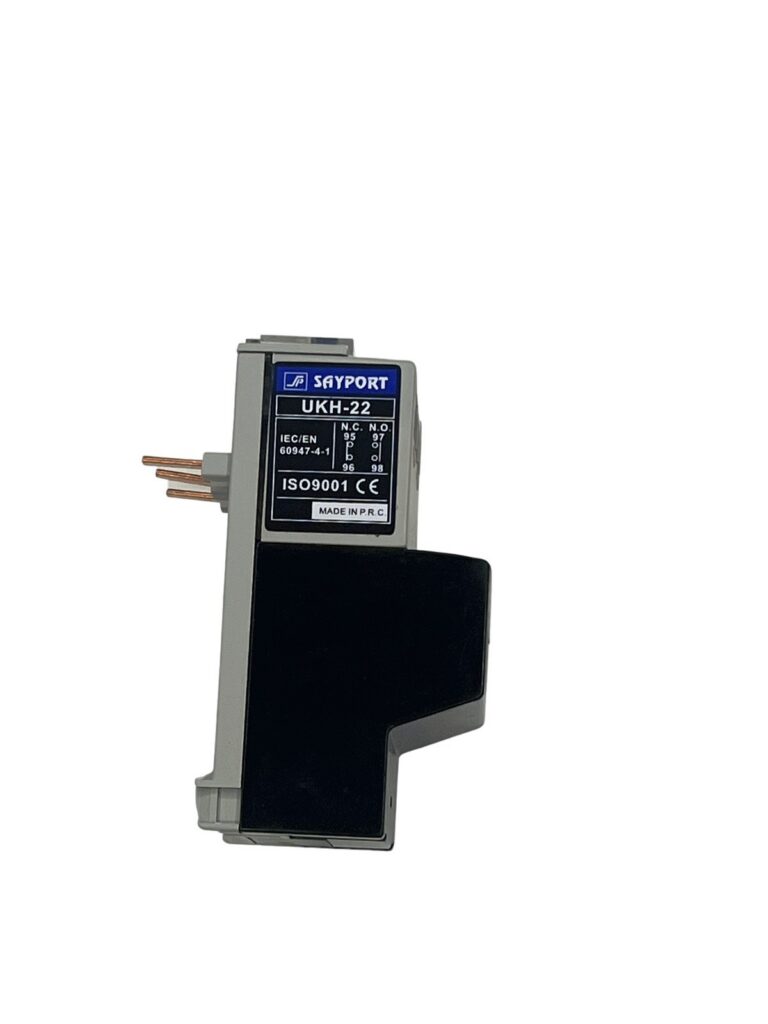

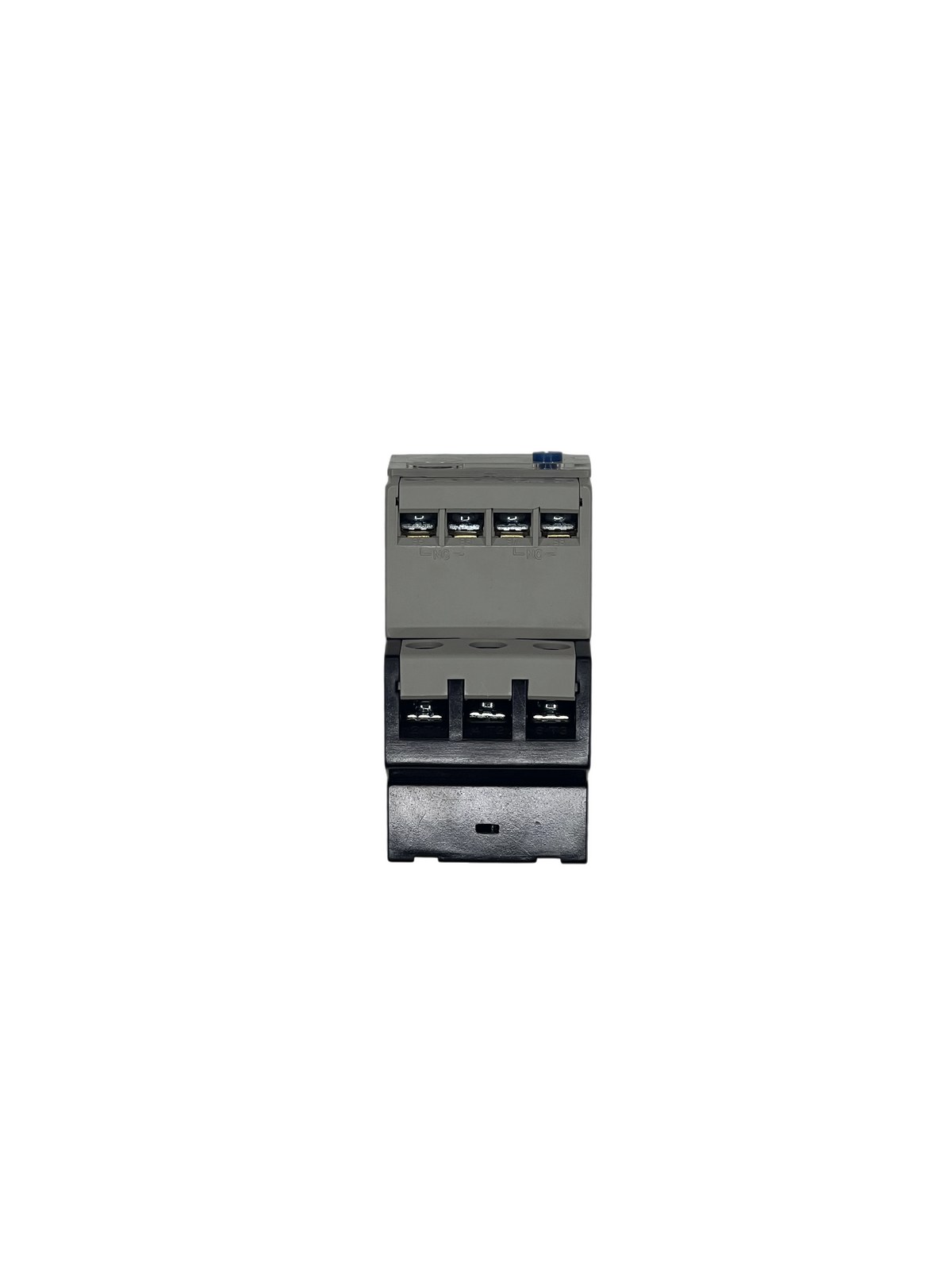

SAYPORT UKH-22 Termik Röle (1,6–2,5 A)
Termik aşırı akım rölesi · 1,6–2,5 A · IEC/EN 60947-4-1
SAYPORT UKH-22 Termik Röle (1,6–2,5 A) Teknik Özellikleri
- Termik akım ayar sahası 1,6 – 2,5 A
- IEC/EN 60947-4-1 uyumlu
- 1 NA (97-98) + 1 NK (95-96) yardımcı kontak
- Potansiyometre (ARC) ile hassas koruma ayarı
- Manuel (H) / Otomatik (A) reset seçimi
- Mekanik test ve reset butonları
- Aşırı yük atmasını gösteren trip penceresi
- Standart kontaktörlere uyumlu, dikey montaj
Fonksiyon ve Kullanım
Hassas Akım Ayarı
Cihaz üzerindeki potansiyometre (ARC) kadranı sayesinde motorun nominal çalışma yüküne göre hassas koruma (trip) ayarı yapılabilir.
Sıfırlama (Reset) Modları
Ön paneldeki mavi ayar düğmesi ile arıza sonrası sıfırlama işlemi Manuel (H) veya Otomatik (A) olarak seçilebilir. Otomatik moda geçmek için düğmenin saat yönünün tersine çevrilmesi gerekir.
Test ve Trip Göstergesi
Rölenin devreyi kesme işlevini mekanik olarak denemeye yarayan Test butonu ve aşırı yük atmasını görsel olarak bildiren kırmızı trip penceresi cihaza entegredir.
Montaj Yönergeleri
Optimum performans için dikey montaj önerilir; cihaz dikey eksenden maksimum 30 dereceye kadar eğimli yüzey montajlarında da tam işlevsellik sağlar.
Güvenlik
Montaj ve kablo bağlantı işlemlerinden önce devreyi besleyen ana şalter mutlaka kapatılmalı ve terminal vidaları uygun tork değerinde sıkılmalıdır.
Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.
Detaylı Teknik Veriler
| Marka / Model | SAYPORT / UKH-22 |
|---|---|
| Termik Akım Ayar Sahası | 1,6 - 2,5 A |
| Uyumlu Standartlar | IEC/EN 60947-4-1 |
| Yardımcı Kontaklar | 1 Normalde Kapalı (95-NC-96) + 1 Normalde Açık (97-NO-98) |
| Sertifikasyonlar | CE, ISO 9001 |
| Üretim Yeri | Made in P.R.C. (Türkiye Markası) |
