Termik Röleler

Aşırı Akım Koruma Röleleri (93 A'e kadar – JRS2 ve STR Serisi)

Termik Röleler Teknik Özellikleri

Genel Bilgiler

Termik Röleler TS EN 60947-4-1 standartlarına göre 93A'e kadar üretilmektedir. Termik Röle Kontaktöre ait bir eleman değildir. Fakat termik röle ile donatılan bir kontaktör, çok daha kullanışlı ve faydalı bir cihaz haline gelir ve görev alanı genişler.

İşlev ve Prensip

Zira kontaktöre bir termik röle eklemekle hem kontaktöre bağlı tüketici aşırı akıma karşı korunur hem de kontaktörün kendisi aşırı akım dolayısıyla baş gösteren aşırı ısınmanın tahribatından korunmuş olur. Termik Röleler ana akım yoluna seri bağlanır ve tüketicinin çektiği akımın termik etkisi sürekli olarak kontrol edilir. Bunun için bimetal çubuklardan yararlanılır.

Termik Röle Üzerindeki İfadeler

Reset Butonu: Otomatik (AUTO) veya manuel (H) konuma getirilir. Otomatik konumda bimetaller soğuyunca yardımcı kontak ilk pozisyonuna geri döner ve kontaktör çekerek motor çalışır. Manuel konumda ise bimetaller soğuduktan sonra tekrar devreye almak için reset butonuna basılması gereklidir.
Test Butonu: Test butonuna basıldığında motor kontaktörü devreden çıkartılır. Devreyi kapayan kontak işleme geçmez. Test butonundan baskı çekilerek kesen kontak açılır ve kapayan kontak kapanır.
Stop [0] Butonu: Stop butonuna basarak acil durumlarda motoru devre dışı bırakılır ve oluşacak tehlikeli durumlar engellenir.

Termik Röle Seçim ve Ayar (JRS2 ve STR Serisi)

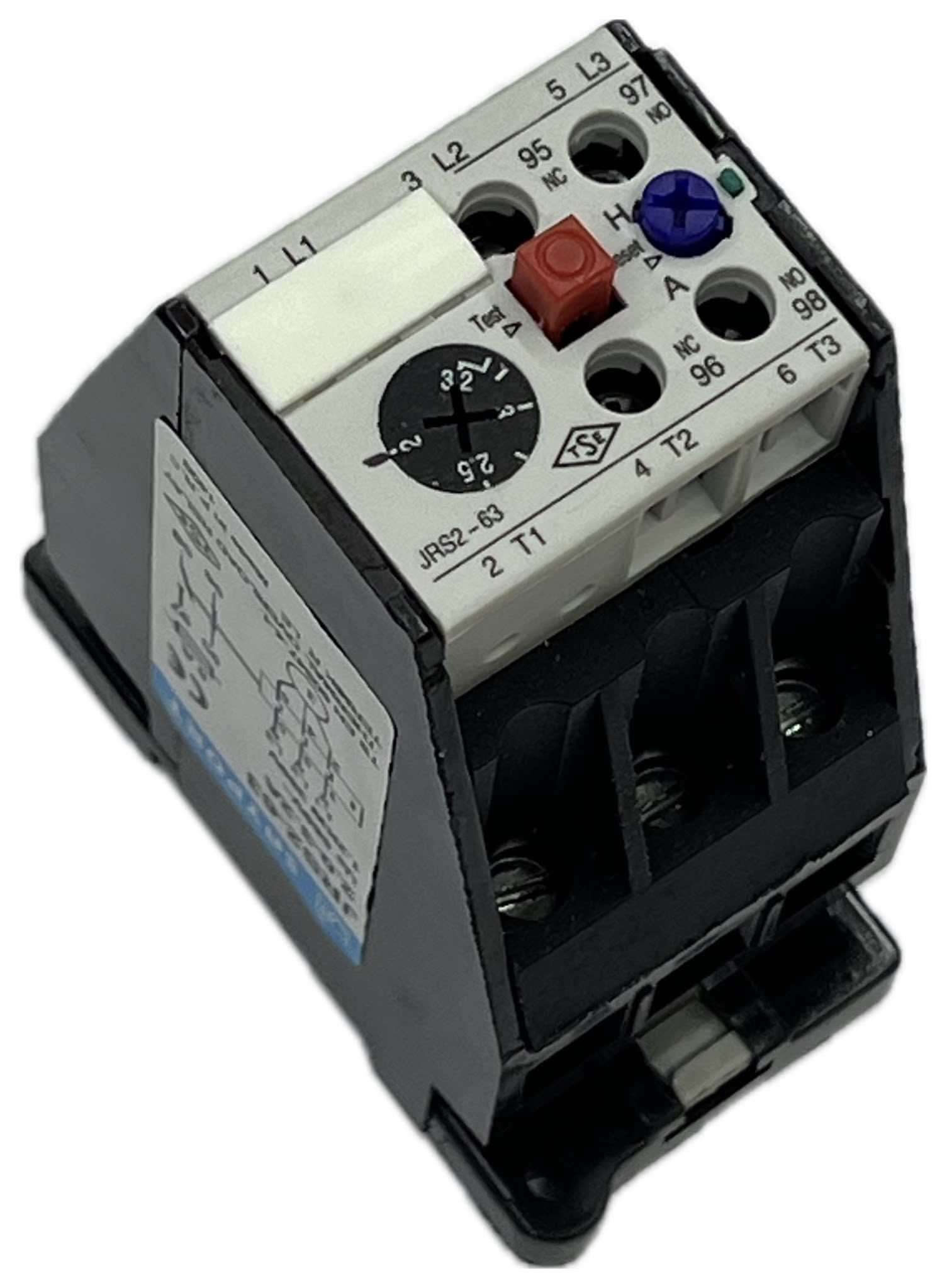

JRS2-63 Termik Röle Teknik Özellikleri; Çalışma Metodu: TERMİK, Yardımcı Kontak Sayısı: 1 NA + 1 NK, Nominal İşletme Gerilimi (Ue): 380 V. STR serisi için ayar sahaları STR13 için (0,10 - 0,16)A ile (17 - 25)A arası; STR23 için (23 - 32)A ile (28 - 36)A arası; STR33 için (23 - 32)A ile (80 - 93)A arasıdır.

← Tüm Ürünler

Teknik değerler bilgilendirme amaçlıdır; güncel veriler için ürün föyüne başvurunuz.
